Page 139 - Dys
P. 139

139

                  середовища  через  термомеханічну  деструкцію  молекул  води  у  точках

                  контакту  мікронерівностей.  Це  спричиняє  виникнення  у  примежових

                  областях структурних фрагментів метастабільних атомних кластерів Fe-O-C

                  [193], що є октапорою ОЦК-заліза, у центрі якої знаходиться атом кисню, а

                  два атоми заліза на вершинах заміщені атомами вуглецю. Ці кластери і атоми

                  заліза  кристалічної  ґратки  розділяють  області  з  пониженою  електронною

                  густиною, які виникають у результаті зниження електронної густини s- і p-

                  електронів  і  збільшення  просторової  локалізації  валентних  d-електронів  на

                  атомах заліза, що оточують атоми кисню і вуглецю. Це спричиняє обмеження

                  участі  валентних  електронів  у  формуванні  зв’язків  між  атомами  заліза

                  кристалічної ґратки і атомами кластерів і, як наслідок, відносно легкому їх

                  руйнуванню  під  час  зміщення  структурних  елементів  вздовж  утворених

                  кластерами меж [192].






















                                                                               100 µm

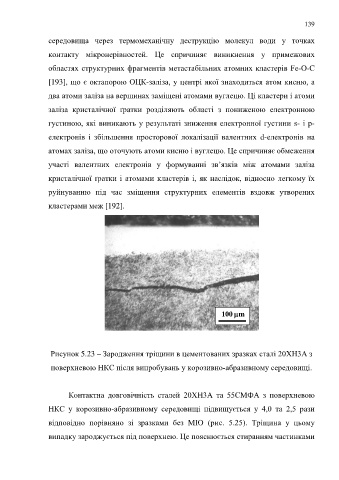

                   Рисунок 5.23 – Зародження тріщини в цементованих зразках сталі 20ХН3А з

                   поверхневою НКС після випробувань у корозивно-абразивному середовищі.



                         Контактна  довговічність  сталей  20ХН3А  та  55СМФА  з  поверхневою

                  НКС  у  корозивно-абразивному  середовищі  підвищується  у  4,0  та  2,5  рази


                  відповідно  порівняно  зі  зразками  без  МІО  (рис.  5.25).  Тріщина  у  цьому
                  випадку зароджується під поверхнею. Це пояснюється стиранням частинками
   134   135   136   137   138   139   140   141   142   143   144
