Page 138 - Dys

138

10
100 , HPa

H µ 8

1
6 2

4
0 50 100 150 200
δ, µm

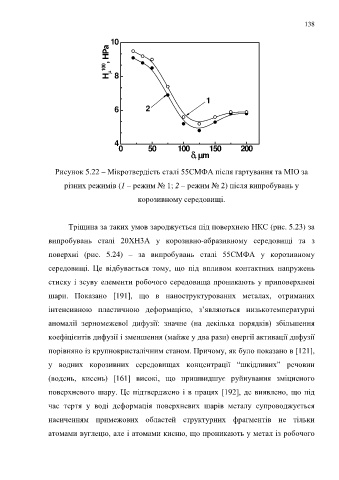

Рисунок 5.22 – Мікротвердість сталі 55СМФА після гартування та МІО за

різних режимів (1 – режим № 1; 2 – режим № 2) після випробувань у
корозивному середовищі.

Тріщина за таких умов зароджується під поверхнею НКС (рис. 5.23) за

випробувань сталі 20ХН3А у корозивно-абразивному середовищі та з

поверхні (рис. 5.24) – за випробувань сталі 55СМФА у корозивному

середовищі. Це відбувається тому, що під впливом контактних напружень

стиску і зсуву елементи робочого середовища проникають у приповерхневі

шари. Показано [191], що в наноструктурованих металах, отриманих

інтенсивною пластичною деформацією, з’являються низькотемпературні

аномалії зерномежевої дифузії: значне (на декілька порядків) збільшення

коефіцієнтів дифузії і зменшення (майже у два рази) енергії активації дифузії

порівняно із крупнокристалічним станом. Причому, як було показано в [121],

у водних корозивних середовищах концентрації “шкідливих” речовин

(водень, кисень) [161] високі, що пришвидшує руйнування зміцненого

поверхневого шару. Це підтверджено і в працях [192], де виявлено, що під

час тертя у воді деформація поверхневих шарів металу супроводжується

насиченням примежових областей структурних фрагментів не тільки

атомами вуглецю, але і атомами кисню, що проникають у метал із робочого
