Page 124 - Thesis_Lavrys

124

енергії під час пластичного деформування сплаву визначає кінетику

накопичення дефектів структури. Активована поверхня поступово

насичується вакансіями, а в процесі схоплювання відбувається взаємна

дифузія атомів контактуючих матеріалів по вакансіях. В результаті у точках

фактичного контактування, в яких виникають дифузійні процеси,

формуються структури з міцним металевим зв’язком. У той же час, чим

більше метал буде схильним до утворення вакансій, тим більше буде

поглинатися енергії при пластичному деформуванні і, відповідно, більше

зношування буде від схоплення. Це пояснює той факт, що за рахунок низької

теплопровідності і високої хімічної активності сплаву ВТ22, температура в

зоні контакту є високою, що пришвидшуватиме дифузійні процеси

мікрозварювання (схоплювання) поверхонь. Натомість азотування чи

деформаційно-дифузійне оброблення, за рахунок формування хімічно

інертної нітридної плівки, знижує схильність до схоплювання контактуючих

поверхонь, що забезпечує зниження температури в околі зони тертя
(рис. 6.2), і, як наслідок, інтенсивності зношування трибопари в цілому.

Найменші значення температури в околі зони тертя фіксували для трибопари,
де титановий сплав зміцнювали ДДО [197-201].

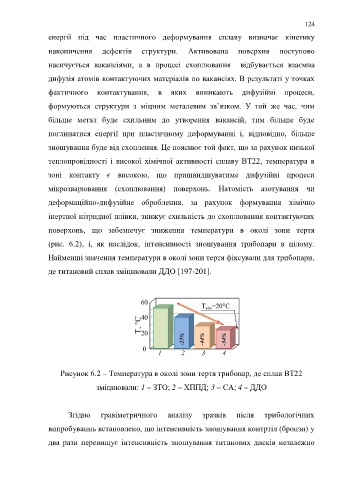

Рисунок 6.2 – Температура в околі зони тертя трибопар, де сплав ВТ22

зміцнювали: 1 – ЗТО; 2 – ХППД; 3 – СА; 4 – ДДО

Згідно гравіметричного аналізу зразків після трибологічних

випробуваннь встановлено, що інтенсивність зношування контртіл (бронзи) у

два рази перевищує інтенсивність зношування титанових дисків незалежно
