Page 120 - Thesis_Lavrys
P. 120

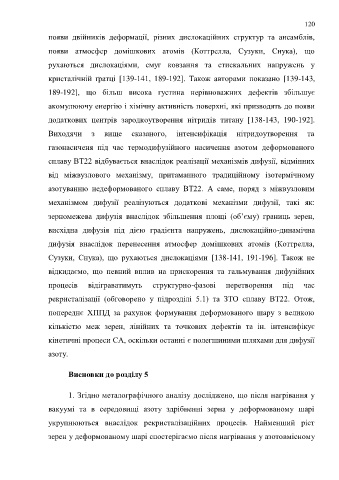

120

                  появи  двійників  деформації,  різних  дислокаційних  структур  та  ансамблів,

                  появи  атмосфер  домішкових  атомів  (Коттрелла,  Сузуки,  Снука),  що

                  рухаються  дислокаціями,  смуг  ковзання  та  стискальних  напружень  у

                  кристалічній  ґратці  [139-141,  189-192].  Також  авторами  показано  [139-143,

                  189-192],  що  більш  висока  густина  нерівноважних  дефектів  збільшує

                  акомулюючу енергію і хімічну активність поверхні, які призводять до появи

                  додаткових  центрів  зародкоутворення  нітридів  титану  [138-143,  190-192].

                  Виходячи  з  вище  сказаного,  інтенсифікація  нітридоутворення  та

                  газонасиченя  під  час  термодифузійного  насичення  азотом  деформованого

                  сплаву ВТ22 відбувається внаслідок реалізації механізмів дифузії, відмінних

                  від  міжвузлового  механізму,  притаманного  традиційному  ізотермічному

                  азотуванню  недеформованого  сплаву  ВТ22.  А  саме,  поряд  з  міжвузловим

                  механізмом  дифузії  реалізуються  додаткові  механізми  дифузії,  такі  як:

                  зерномежева  дифузія  внаслідок  збільшення  площі  (об’єму)  границь  зерен,


                  висхідна  дифузія  під  дією  градієнта  напружень,  дислокаційно-динамічна
                  дифузія  внаслідок  перенесення  атмосфер  домішкових  атомів  (Коттрелла,


                  Сузуки,  Снука),  що  рухаються  дислокаціями  [138-141,  191-196].  Також  не
                  відкидаємо,  що  певний  вплив  на  прискорення  та  гальмування  дифузійних


                  процесів      відіграватимуть        структурно-фазові        перетворення        під     час
                  рекристалізації  (обговорено  у  підрозділі  5.1)  та  ЗТО  сплаву  ВТ22.  Отож,


                  попереднє  ХППД  за  рахунок  формування  деформованого  шару  з  великою
                  кількістю  меж  зерен,  лінійних  та  точкових  дефектів  та  ін.  інтенсифікує


                  кінетичні процеси СА, оскільки останні є полегшиними шляхами для дифузії

                  азоту.


                         Висновки до розділу 5



                         1. Згідно металографічного аналізу досліджено, що після нагрівання у

                  вакуумі  та  в  середовищі  азоту  здрібненні  зерна  у  деформованому  шарі

                  укрупнюються  внаслідок  рекристалізаційних  процесів.  Найменший  ріст

                  зерен у деформованому шарі спостерігаємо після нагрівання у азотовмісному
   115   116   117   118   119   120   121   122   123   124   125
