Page 119 - Thesis_Lavrys

119

матриці сплаву після ДДО зазнає росту зерен α-фази (рис. 5.10, г), при цьому

в повній мірі відповідає мікроструктурі матриці сплаву ВТ22 після СА, що

пояснюється однаковими температурно-часовими параметрами цих обробок.

Детальний опис і механізм формування такого структурного стану матриці

сплаву після ХТО також описані в розділі 4 ( рис. 4.20, в).

а б в г

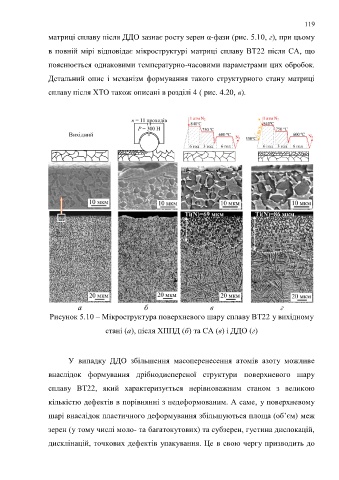

Рисунок 5.10 – Мікроструктура поверхневого шару сплаву ВТ22 у вихідному

стані (а), після ХППД (б) та СА (в) і ДДО (г)

У випадку ДДО збільшення масоперенесення атомів азоту можливе

внаслідок формування дрібнодисперсної структури поверхневого шару

сплаву ВТ22, який характеризується нерівноважним станом з великою

кількістю дефектів в порівнянні з недеформованим. А саме, у поверхневому

шарі внаслідок пластичного деформування збільшуються площа (об’єм) меж

зерен (у тому числі моло- та багатокутових) та субзерен, густина дислокацій,

дисклінацій, точкових дефектів упакування. Це в свою чергу призводить до
