Page 117 - Thesis_Lavrys
P. 117
117
а б
в г

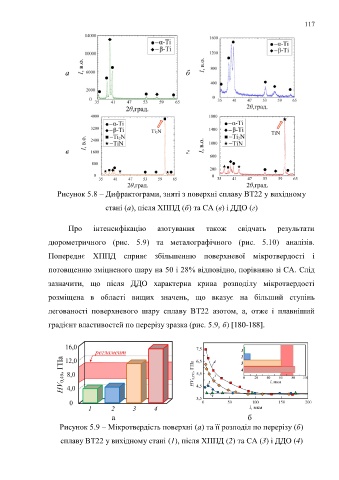

Рисунок 5.8 – Дифрактограми, зняті з поверхні сплаву ВТ22 у вихідному
стані (а), після ХППД (б) та СА (в) і ДДО (г)
Про інтенсифікацію азотування також свідчать результати
дюрометричного (рис. 5.9) та металографічного (рис. 5.10) аналізів.
Попереднє ХППД сприяє збільшенню поверхневої мікротвердості і
потовщенню зміцненого шару на 50 і 28% відповідно, порівняно зі СА. Слід
зазначити, що після ДДО характерна крива розподілу мікротвердості
розміщена в області вищих значень, що вказує на більший ступінь
легованості поверхневого шару сплаву ВТ22 азотом, а, отже і плавніший
градієнт властивостей по перерізу зразка (рис. 5.9, б) [180-188].
а б
Рисунок 5.9 – Мікротвердість поверхні (а) та її розподіл по перерізу (б)
сплаву ВТ22 у вихідному стані (1), після ХППД (2) та СА (3) і ДДО (4)
