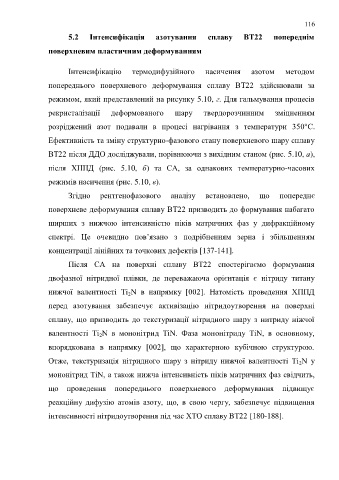

Page 116 - Thesis_Lavrys

116

5.2 Інтенсифікація азотування сплаву ВТ22 попереднім

поверхневим пластичним деформуванням

Інтенсифікацію термодифузійного насичення азотом методом

попереднього поверхневого деформування сплаву ВТ22 здійснювали за

режимом, який представлений на рисунку 5.10, г. Для гальмування процесів

рекристалізації деформованого шару твердорозчинним зміцненням

розріджений азот подавали в процесі нагрівання з температури 350°С.

Ефективність та зміну структурно-фазового стану поверхневого шару сплаву

ВТ22 після ДДО досліджували, порівнюючи з вихідним станом (рис. 5.10, а),

після ХППД (рис. 5.10, б) та СА, за однакових температурно-часових

режимів насичення (рис. 5.10, в).

Згідно рентгенофазового аналізу встановлено, що попереднє

поверхневе деформування сплаву ВТ22 призводить до формування набагато

ширших з нижчою інтенсивністю піків матричних фаз у дифракційному

спектрі. Це очевидно пов’язано з подрібненням зерна і збільшенням

концентрації лінійних та точкових дефектів [137-141].

Після СА на поверхні сплаву ВТ22 спостерігаємо формування

двофазної нітридної плівки, де переважаюча орієнтація є нітриду титану

нижчої валентності Ti N в напрямку [002]. Натомість проведення ХППД
2
перед азотування забезпечує активізацію нітридоутворення на поверхні

сплаву, що призводить до текстуризації нітридного шару з нитриду ніжчої

валентності Ti N в мононітрид TiN. Фаза мононітриду TiN, в основному,
2
впорядкована в напрямку [002], що характерною кубічною структурою.

Отже, текстуризація нітридного шару з нітриду нижчої валентності Ti N у
2
мононітрид TiN, а також нижча інтенсивність піків матричних фаз свідчить,

що проведення попереднього поверхневого деформування підвищує

реакційну дифузію атомів азоту, що, в свою чергу, забезпечує підвищення

інтенсивності нітридоутворення під час ХТО сплаву ВТ22 [180-188].
