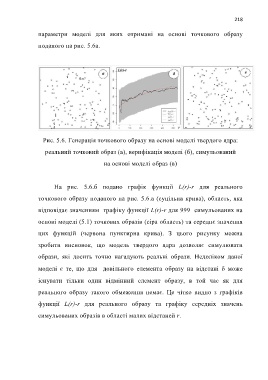

218

параметри моделі для яких отримані на основі точкового образу

поданого на рис. 5.6а.

Рис. 5.6. Генерація точкового образу на основі моделі твердого ядра:

реальний точковий образ (а), верифікація моделі (б), симульований

на основі моделі образ (в)

На рис. 5.6.б подано графік функції L(r)-r для реального

точкового образу поданого на рис. 5.6.а (суцільна крива), область, яка

відповідає значенням графіку функції L(r)-r для 999 симульованих на

основі моделі (5.1) точкових образів (сіра область) та середнє значення

цих функцій (червона пунктирна крива). З цього рисунку можна

зробити висновок, що модель твердого ядра дозволяє симулювати

образи, які досить точно нагадують реальні образи. Недоліком даної

моделі є те, що для довільного елемента образу на відстані δ може

існувати тільки один відмінний елемент образу, в той час як для

реального образу такого обмеження немає. Це чітко видно з графіків

функції L(r)-r для реального образу та графіку середніх значень

симульованих образів в області малих відстаней r.
