Page 216 - Microsoft Word - Дисертація.docx

216

зародження та розвитку точкової корозії у середовищі 5%NaCl

+0,5%CH3COOH за допомогою анодної поляризації. Потенціал

електрода становив +300 mV. відносно хлорид срібного електрода

порівняння. Пітинги формували за допомогою потенціостата П-5848, у

триелектродній комірці зі застосуванням хлорид срібного електрода

порівняння та платинового допоміжного, робочим електродом слугував

зразок. Припускаючи однорідність зразків, які отримали з одного

фрагмента матеріалу та їх попередньо обробивши, для кожного зразка

встановили різний час застосування анодної поляризації від 3хв. до

10хв. (Рис.5.4).

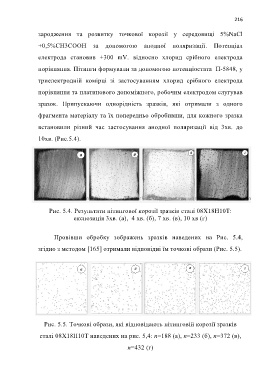

Рис. 5.4. Результати пітингової корозії зразків сталі 08Х18Н10Т:

експозиція 3хв. (а), 4 хв. (б), 7 хв. (в), 10 хв (г)

Провівши обробку зображень зразків наведених на Рис. 5.4,

згідно з методом [165] отримали відповідні їм точкові образи (Рис. 5.5).

Рис. 5.5. Точкові образи, які відповідають пітинговій корозії зразків

сталі 08Х18Н10Т наведених на рис. 5,4: n=188 (а), n=233 (б), n=372 (в),

n=432 (г)
