Page 36 -
P. 36

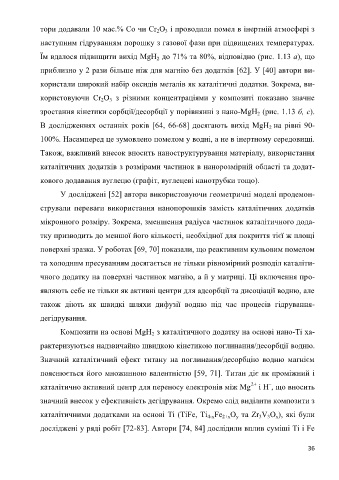

тори додавали 10 мас.% Co чи Cr O  і проводили помел в інертній атмосфері з
                                                        2
                                                           3
               наступним гідруванням порошку з газової фази при підвищених температурах.

               Їм вдалося підвищити вихід MgH  до 71% та 80%, відповідно (рис. 1.13 а), що
                                                        2
               приблизно у 2 рази більше ніж для магнію без додатків [62]. У [40] автори ви-

               користали широкий набір оксидів металів як каталітичні додатки. Зокрема, ви-

               користовуючи  Cr O   з  різними  концентраціями  у  композиті  показано  значне
                                       3
                                     2
               зростання кінетики сорбції/десорбції у порівнянні з нано-MgH  (рис. 1.13 б, с).
                                                                                           2
               В дослідженнях останніх років [64, 66-68] досягають вихід MgH  на рівні 90-
                                                                                                2

               100%. Насамперед це зумовлено помелом у водні, а не в інертному середовищі.
               Також, важливий внесок вносить наноструктурування матеріалу, використання


               каталітичних додатків з розмірами частинок в нанорозмірній області та додат-
               кового додавання вуглецю (графіт, вуглецеві нанотрубки тощо).


                      У досліджені [52] автори використовуючи геометричні моделі продемон-

               стрували  переваги  використання  нанопорошків  замість  каталітичних  додатків

               мікронного розміру. Зокрема, зменшення радіуса частинок каталітичного дода-

               тку призводить до меншої його кількості, необхідної для покриття тієї ж площі

               поверхні зразка. У роботах [69, 70] показали, що реактивним кульовим помелом

               та холодним пресуванням досягається не тільки рівномірний розподіл каталіти-

               чного додатку на поверхні частинок магнію, а й у матриці. Ці включення про-

               являють себе не тільки як активні центри для адсорбції та дисоціації водню, але

               також  діють  як  швидкі  шляхи  дифузії  водню  під  час  процесів  гідрування-

               дегідрування.

                      Композити на основі MgH  з каталітичного додатку на основі нано-Ti ха-
                                                      2
               рактеризуються надзвичайно швидкою кінетикою поглинання/десорбції водню.

               Значний  каталітичний  ефект  титану  на  поглинання/десорбцію  водню  магнієм

               пояснюється його множинною валентністю [59, 71]. Титан діє як проміжний і

                                                                                         2+
                                                                                               –
               каталітично активний центр для переносу електронів між Mg  і H , що вносить
               значний внесок у ефективність дегідрування. Окремо слід виділити композити з

               каталітичними додатками на основі Ti (TiFe, Ti Fe O  та Zr V O ), які були
                                                                                            3
                                                                                                  x
                                                                                               3
                                                                          4-x
                                                                               2+x
                                                                                    y
               досліджені у ряді робіт [72-83]. Автори [74, 84] дослідили вплив суміші Ti і Fe
                                                                                                             36
   31   32   33   34   35   36   37   38   39   40   41
