Page 35 -

ціями електронного обміну між молекулами водню [60]. Більшість додатків са-

мі не поглинають водень, що зменшує загальну гравіметричну ємність зразка.

Однак, під час механохімічного синтезу вони покривають поверхню частинок,

що запобігає їх агломерації і холодному зварюванню і відповідно, сприяють

зменшенню розміру частинок (рис 1.12) [41]. Окрім цього вони сприяють дисо-

ціації та рекомбінації водню, знижують енергію активації під час поглинання

водню та знижують тиск як абсорбції, так і десорбції [42].

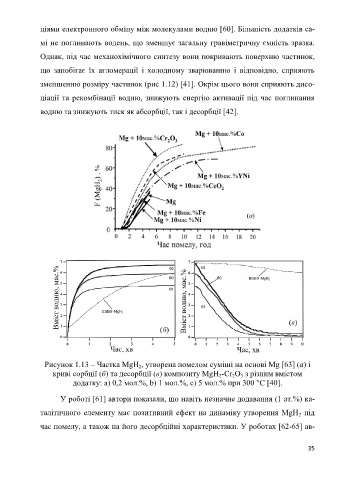

Рисунок 1.13 – Частка MgH , утворена помелом суміші на основі Mg [63] (а) і
2
криві сорбції (б) та десорбції (в) композиту MgH -Cr O з різним вмістом
2
2
3
додатку: a) 0,2 мол.%, b) 1 мол.%, c) 5 мол.% при 300 °С [40].
У роботі [61] автори показали, що навіть незначне додавання (1 ат.%) ка-

талітичного елементу має позитивний ефект на динаміку утворення MgH під
2
час помелу, а також на його десорбційні характеристики. У роботах [62-65] ав-

35
