Page 41 -

характеризується поліпшеними активаційними характеристиками та набагато

швидшою кінетикою сорбції/десорбції у порівняні з полікристалічним, отрима-

ним традиційно [117].

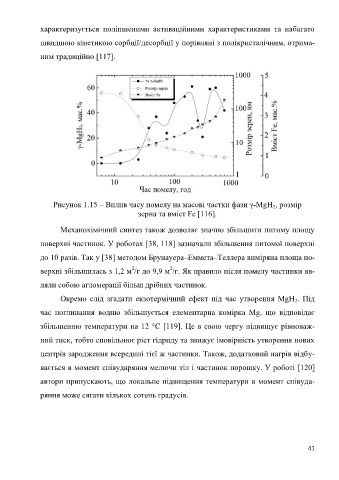

Рисунок 1.15 – Вплив часу помелу на масові частки фази γ-MgH , розмір
2
зерна та вміст Fe [116].

Механохімічний синтез також дозволяє значно збільшити питому площу

поверхні частинок. У роботах [38, 118] зазначали збільшення питомої поверхні

до 10 разів. Так у [38] методом Брунауера–Еммета–Теллера виміряна площа по-

2
2
верхні збільшилась з 1,2 м /г до 9,9 м /г. Як правило після помелу частинки яв-
ляли собою агломерації більш дрібних частинок.
Окремо слід згадати екзотермічний ефект під час утворення MgH . Під
2

час поглинання водню збільшується елементарна комірка Mg, що відповідає
збільшенню температури на 12 °C [119]. Це в свою чергу підвищує рівноваж-

ний тиск, тобто сповільнює ріст гідриду та знижує імовірність утворення нових
центрів зародження всередині тієї ж частинки. Також, додатковий нагрів відбу-

вається в момент співударяння мелючи тіл і частинок порошку. У роботі [120]

автори припускають, що локальне підвищення температури в момент співуда-

ряння може сягати кількох сотень градусів.

41
