Page 32 -
P. 32

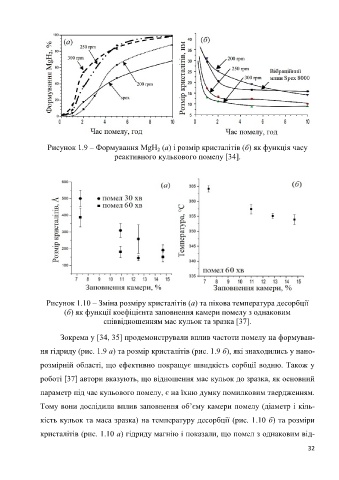

Рисунок 1.9 – Формування MgH  (а) і розмір кристалітів (б) як функція часу
                                                        2
                                         реактивного кулькового помелу [34].




























                 Рисунок 1.10 – Зміна розміру кристалітів (а) та пікова температура десорбції

                        (б) як функції коефіцієнта заповнення камери помелу з однаковим
                                     співвідношенням мас кульок та зразка [37].

                      Зокрема у [34, 35] продемонстрували вплив частоти помелу на формуван-

               ня гідриду (рис. 1.9 а) та розмір кристалітів (рис. 1.9 б), які знаходились у нано-

               розмірній області, що ефективно покращує швидкість сорбції водню. Також у

               роботі [37] автори вказують, що відношення мас кульок до зразка, як основний

               параметр під час кульового помелу, є на їхню думку помилковим твердженням.

               Тому вони дослідили вплив заповнення об’єму камери помелу (діаметр і кіль-

               кість кульок та маса зразка) на температуру десорбції (рис. 1.10 б) та розміри

               кристалітів (рис. 1.10 а) гідриду магнію і показали, що помел з однаковим від-


                                                                                                             32
   27   28   29   30   31   32   33   34   35   36   37
