Page 34 -
P. 34

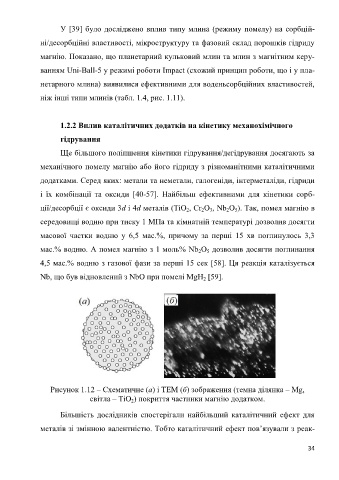

У [39] було досліджено вплив типу млина (режиму помелу) на сорбцій-

               ні/десорбційні властивості, мікроструктуру та фазовий склад порошків гідриду

               магнію. Показано, що планетарний кульковий млин та млин з магнітним керу-

               ванням Uni-Ball-5 у режимі роботи Impact (схожий принцип роботи, що і у пла-

               нетарного млина) виявилися ефективними для воденьсорбційних властивостей,

               ніж інші типи млинів (табл. 1.4, рис. 1.11).



                      1.2.2 Вплив каталітичних додатків на кінетику механохімічного


                      гідрування
                      Ще більшого поліпшення кінетики гідрування/дегідрування досягають за


               механічного помелу магнію або його гідриду з різноманітними каталітичними
               додатками. Серед яких: метали та неметали, галогеніди, інтерметаліди, гідриди


               і  їх  комбінації  та  оксиди  [40-57].  Найбільш  ефективними  для  кінетики  сорб-

               ції/десорбції є оксиди 3d і 4d металів (TiO , Cr O , Nb O ). Так, помел магнію в
                                                                                    5
                                                                                 2
                                                                           3
                                                                        2
                                                                   2
               середовищі водню при тиску 1 МПа та кімнатній температурі дозволив досягти
               масової  частки  водню  у  6,5  мас.%,  причому  за  перші  15  хв  поглинулось  3,3
               мас.% водню. А помел магнію з 1 моль% Nb O  дозволив досягти поглинання
                                                                       2
                                                                          5
               4,5 мас.% водню з газової фази за перші 15 сек [58]. Ця реакція каталізується

               Nb, що був відновлений з NbО при помелі MgH  [59].
                                                                        2




















                   Рисунок 1.12 – Схематичне (а) і ТЕМ (б) зображення (темна ділянка – Mg,
                                 світла – TiO ) покриття частинки магнію додатком.
                                               2

                      Більшість  дослідників  спостерігали  найбільший  каталітичний  ефект  для

               металів зі змінною валентністю. Тобто каталітичний ефект пов’язували з реак-



                                                                                                             34
   29   30   31   32   33   34   35   36   37   38   39
