Page 38 -

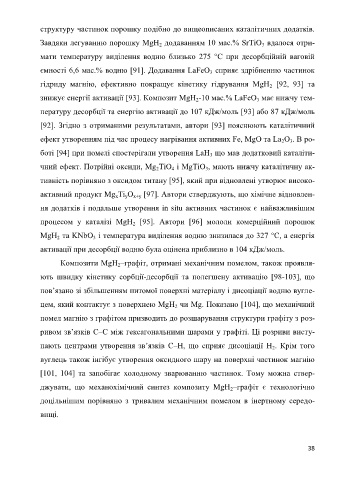

структуру частинок порошку подібно до вищеописаних каталітичних додатків.

Завдяки легуванню порошку MgH додаванням 10 мас.% SrTiO вдалося отри-
2
3
мати температуру виділення водню близько 275 °С при десорбційній ваговій

ємності 6,6 мас.% водню [91]. Додавання LaFeO сприяє здрібненню частинок
3
гідриду магнію, ефективно покращує кінетику гідрування MgH [92, 93] та
2
знижує енергії активації [93]. Композит MgH -10 мас.% LaFeO має нижчу тем-
2
3
пературу десорбції та енергію активації до 107 кДж/моль [93] або 87 кДж/моль
[92]. Згідно з отриманими результатами, автори [93] пояснюють каталітичний

ефект утворенням під час процесу нагрівання активних Fe, MgO та La O . В ро-
3
2
боті [94] при помелі спостерігали утворення LaH що мав додатковий каталіти-
3
чний ефект. Потрійні оксиди, Mg TiO і MgTiO , мають нижчу каталітичну ак-
2
4
3
тивність порівняно з оксидом титану [95], який при відновлені утворює високо-
активний продукт Mg Ti O x+y [97]. Автори стверджують, що хімічне відновлен-
y
x
ня додатків і подальше утворення in situ активних частинок є найважливішим

процесом у каталізі MgH [95]. Автори [96] мололи комерційний порошок
2
MgH та KNbO і температура виділення водню знизилася до 327 °С, а енергія
3
2
активації при десорбції водню була оцінена приблизно в 104 кДж/моль.

Композити MgH –графіт, отримані механічним помелом, також проявля-
2
ють швидку кінетику сорбції-десорбції та полегшену активацію [98-103], що

пов’язано зі збільшенням питомої поверхні матеріалу і дисоціації водню вугле-

цем, який контактує з поверхнею MgH чи Mg. Показано [104], що механічний
2
помел магнію з графітом призводить до розшарування структури графіту з роз-

ривом зв’язків C–C між гексагональними шарами у графіті. Ці розриви висту-

пають центрами утворення зв’язків C–H, що сприяє дисоціації H . Крім того
2
вуглець також інгібує утворення оксидного шару на поверхні частинок магнію

[101, 104] та запобігає холодному зварюванню частинок. Тому можна ствер-

джувати, що механохімічний синтез композиту MgH –графіт є технологічно
2
доцільнішим порівняно з тривалим механічним помелом в інертному середо-

вищі.

38
