Page 31 -

У [21] показано, що в розмеленому магнії водневосорбційна кінетика під-

вищується завдяки мікроструктурним змінам: руйнуванню поверхневих пасив-

них оксидних/гідроксидних шарів, здрібненню та нанокристалізації мікростру-

ктури, активації поверхні частинок та утворенню великої кількості дефектів та

мікротріщин, що полегшують дисоціативну хемосорбцію молекул водню. На-

приклад, у роботі [32] показали, що РКП гідриду магнію може покращити тер-

модинамічну стабільність гідриду магнію, зменшуючи ентальпію зв'язку водню
у гідриді магнію.

Реакцію гідрування магнію з газової фази складається з кількох стадій:
транспорту молекул водню до поверхні металу, дисоціації H з допомогою ка-
2

талітичного додатку чи дефектів поверхні, хемосорбція атомарного водню, ди-
фузії атомів водню з поверхні в об’єм, зародження гідридної фази на поверхні

зерен та її ріст углиб частинки (рис. 1.8) [3].

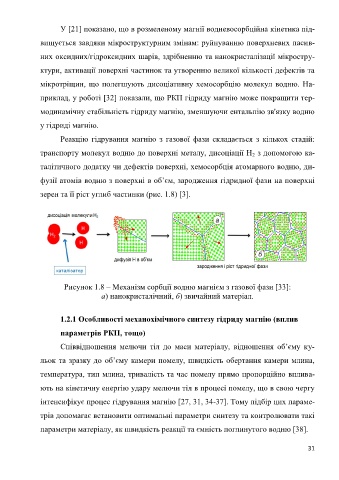

Рисунок 1.8 – Механізм сорбції водню магнієм з газової фази [33]:
а) нанокристалічний, б) звичайний матеріал.

1.2.1 Особливості механохімічного синтезу гідриду магнію (вплив

параметрів РКП, тощо)

Співвідношення мелючи тіл до маси матеріалу, відношення об’єму ку-

льок та зразку до об’єму камери помелу, швидкість обертання камери млина,

температура, тип млина, тривалість та час помелу прямо пропорційно вплива-

ють на кінетичну енергію удару мелючи тіл в процесі помелу, що в свою чергу

інтенсифікує процес гідрування магнію [27, 31, 34-37]. Тому підбір цих параме-

трів допомагає встановити оптимальні параметри синтезу та контролювати такі

параметри матеріалу, як швидкість реакції та ємність поглинутого водню [38].

31
