Page 39 -
P. 39

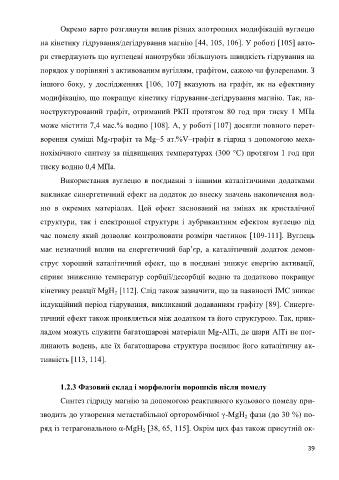

Окремо варто розглянути вплив різних алотропних модифікацій вуглецю

               на кінетику гідрування/дегідрування магнію [44, 105, 106]. У роботі [105] авто-

               ри стверджують що вуглецеві нанотрубки збільшують швидкість гідрування на

               порядок у порівняні з активованим вугіллям, графітом, сажою чи фулеренами. З

               іншого  боку,  у  дослідженнях  [106,  107]  вказують  на  графіт,  як  на  ефективну

               модифікацію, що покращує кінетику гідрування-дегідрування магнію. Так, на-


               ноструктурований  графіт,  отриманий  РКП  протягом  80  год  при  тиску  1  МПа
               може містити 7,4 мас.% водню [108]. А, у роботі [107] досягли повного перет-


               ворення суміші Mg-графіт та Mg–5 ат.%V–графіт в гідрид з допомогою меха-
               нохімічного синтезу за підвищених температурах (300 °C) протягом 1 год при


               тиску водню 0,4 МПа.
                      Використання  вуглецю  в  поєднанні  з  іншими  каталітичними  додатками


               викликає синергетичний ефект на додаток до внеску значень накопичення вод-

               ню  в  окремих  матеріалах.  Цей  ефект  заснований  на  змінах  як  кристалічної

               структури,  так  і  електронної  структури  і  лубрикантним  ефектом  вуглецю  під

               час помелу який дозволяє контролювати розміри частинок [109-111]. Вуглець

               має  незначний  вплив  на  енергетичний  бар’єр,  а  каталітичний  додаток  демон-

               струє  хороший  каталітичний  ефект,  що  в  поєднані  знижує  енергію  активації,

               сприяє зниженню температур сорбції/десорбції водню та додатково покращує

               кінетику реакції MgH  [112]. Слід також зазначити, що за наявності ІМС зникає
                                         2
               індукційний період гідрування, викликаний додаванням графіту [89]. Синерге-

               тичний ефект також проявляється між додатком та його структурою. Так, прик-

               ладом можуть служити багатошарові матеріали Mg-AlTi, де шари AlTi не пог-

               линають водень, але їх багатошарова структура посилює його каталітичну ак-

               тивність [113, 114].



                      1.2.3 Фазовий склад і морфологія порошків після помелу

                      Синтез гідриду магнію за допомогою реактивного кульового помелу при-

               зводить до утворення метастабільної орторомбічної γ-MgH  фази (до 30 %) по-
                                                                                       2
               ряд із тетрагональною α-MgH  [38, 65, 115]. Окрім цих фаз також присутній ок-
                                                   2


                                                                                                             39
   34   35   36   37   38   39   40   41   42   43   44
