Page 139 - дисертація Головчук

139

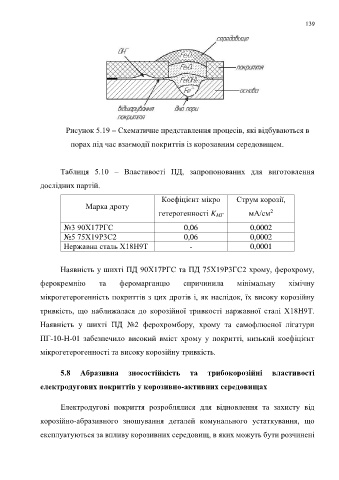

Рисунок 5.19 – Схематичне представлення процесів, які відбуваються в

порах під час взаємодії покриттів із корозивним середовищем.

Таблиця 5.10 – Властивості ПД, запропонованих для виготовлення

дослідних партій.

Коефіцієнт мікро Струм корозії,
Марка дроту
2
гетерогенності K МГ мА/см
№3 90Х17РГС 0,06 0,0002
№5 75Х19Р3С2 0,06 0,0002
Нержавна сталь Х18Н9Т - 0,0001

Наявність у шихті ПД 90Х17РГС та ПД 75Х19Р3ГС2 хрому, ферохрому,

ферокремнію та феромарганцю спричинила мінімальну хімічну

мікрогетерогенність покриттів з цих дротів і, як наслідок, їх високу корозійну

тривкість, що наближалася до корозійної тривкості наржавної сталі Х18Н9Т.

Наявність у шихті ПД №2 ферохромбору, хрому та самофлюсної лігатури

ПГ-10-Н-01 забезпечило високий вміст хрому у покритті, низький коефіцієнт

мікрогетерогенності та високу корозійну тривкість.

5.8 Абразивна зносостійкість та трибокорозійні властивості

електродугових покриттів у корозивно-активних середовищах

Електродугові покриття розроблялися для відновлення та захисту від

корозійно-абразивного зношування деталей комунального устаткування, що

експлуатуються за впливу корозивних середовищ, в яких можуть бути розчинені
