Page 136 - дисертація Головчук

136

10 -2
3

-3
і, мА/см 2 10 -4 1 4

10

5
10 -5 2

-0,7 -0,6 -0,5 -0,4 -0,3 -0,2 -0,1
Е, В

а

10 -3

і, мА/см 2 10 -4 4 2

10 -5 3 1

5
10 -6

-1,0 -0,9 -0,8 -0,7 -0,6 -0,5
Е, В

б

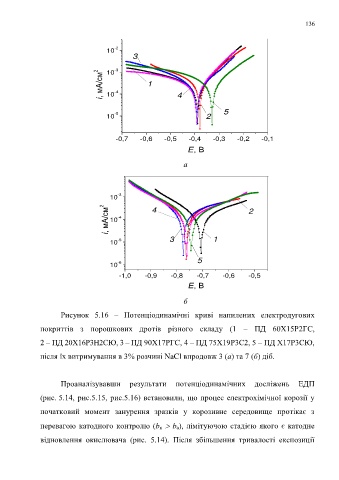

Рисунок 5.16 – Потенціодинамічні криві напилених електродугових

покриттів з порошкових дротів різного складу (1 – ПД 60Х15Р2ГС,

2 – ПД 20Х16Р3Н2СЮ, 3 – ПД 90Х17РГС, 4 – ПД 75Х19Р3С2, 5 – ПД Х17Р3СЮ,

після їх витримування в 3% розчині NaCl впродовж 3 (а) та 7 (б) діб.

Проаналізувавши результати потенціодинамічних досліжень ЕДП

(рис. 5.14, рис.5.15, рис.5.16) встановили, що процес електрохімічної корозії у

початковий момент занурення зразків у корозивне середовище протікає з

перевагою катодного контролю (b к  b а), лімітуючою стадією якого є катодне

відновлення окислювача (рис. 5.14). Після збільшення тривалості експозиції
