Page 144 - дисертація Головчук
P. 144
144

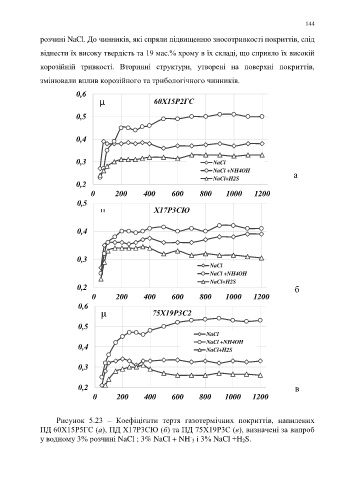

розчині NaCl. До чинників, які спряли підвищенню зносотривкості покриттів, слід
віднести їх високу твердість та 19 мас.% хрому в їх складі, що сприяло їх високій
корозійній тривкості. Вторинні структури, утворені на поверхні покриттів,
змінювали вплив корозійного та трибологічного чинників.
0,6
μ 60Х15Р2ГС
0,5
0,4
0,3 NaCl
NaCl +NH4OH
NaCl+H2S а
0,2
0 200 400 600 800 1000 1200
0,5
μ Х17Р3СЮ
0,4
0,3
NaCl
NaCl +NH4OH
NaCl+H2S
0,2 б
0 200 400 600 800 1000 1200
0,6
μ 75Х19Р3С2
0,5
NaCl
NaCl +NH4OH
0,4 NaCl+H2S
0,3
0,2 в
0 200 400 600 800 1000 1200
Рисунок 5.23 – Коефіцієнти тертя газотермічних покриттів, напилених
ПД 60Х15Р5ГС (а), ПД Х17Р3СЮ (б) та ПД 75Х19Р3С (в), визначені за випроб
-
у водному 3% розчині NaCl ; 3% NaCl + NH 3 і 3% NaCl +Н 2S.
