Page 138 - дисертація Головчук

138

4,5

4 5

3,5
кор х10 -4 , мА/см 2 2,5 2
3

1
4
2
1,5

і 1 3
0,5
0 2 4 6

час експозиції τ, доба

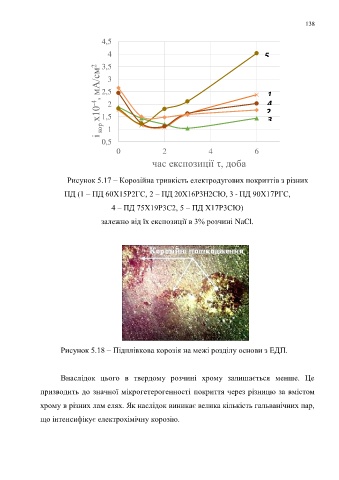

Рисунок 5.17 – Корозійна тривкість електродугових покриттів з різних

ПД (1 – ПД 60Х15Р2ГС, 2 – ПД 20Х16Р3Н2СЮ, 3 - ПД 90Х17РГС,

4 – ПД 75Х19Р3С2, 5 – ПД Х17Р3СЮ)

залежно від їх експозиції в 3% розчині NaCl.

Рисунок 5.18 – Підплівкова корозія на межі розділу основи з ЕДП.

Внаслідок цього в твердому розчині хрому залишається менше. Це

призводить до значної мікрогетерогенності покриття через різницю за вмістом

хрому в різних лам елях. Як наслідок виникає велика кількість гальванічних пар,

що інтенсифікує електрохімічну корозію.
