Page 142 - дисертація Головчук

142

Середовище суттєво впливає на трибо-корозійну поведінку покриттів, що

пов’язано з активацією і зміною електрохімічного стану поверхні, розчиненням

компонентів покриття і протіканням хімічних реакцій у зоні тертя. Виявлено, що

у вільноаерованому 3% водному розчині NaCl внаслідок згаданих процесів

спостерігається найнижча трибо-корозійна тривкість усіх досліджуваних

покриттів (рис. 5.22а), а у розчині, насиченому сірководнем – найвища

(рис. 5.22в), причому ширина доріжки тертя знижується порівняно з аерованим

розчином на 30…40%.

3%NaCl 3%NaCl+0,025NH OH
4

500 500

300 300

100 100
60Х15Р2ГС Х17Р3СЮ 75Х19Р3С2 60Х15Р2ГС Х17Р3СЮ 75Х19Р3С2

а б

3%NaCl+H S
2

500

300

100
60Х15Р2ГС Х17Р3СЮ 75Х19Р3С2

в

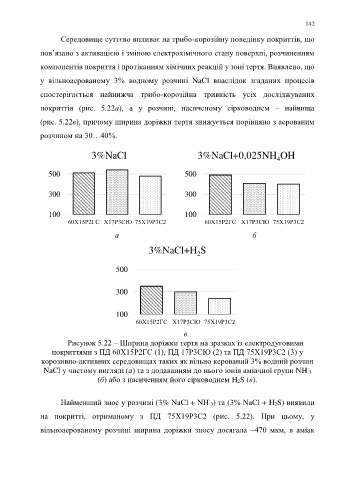

Рисунок 5.22 – Ширина доріжки тертя на зразках із електродуговими
покриттями з ПД 60Х15Р2ГС (1), ПД 17Р3СЮ (2) та ПД 75Х19Р3С2 (3) у
корозивно-активних середовищах таких як вільно керований 3% водний розчин
-
NaCl у чистому вигляді (а) та з додаванням до нього іонів аміачної групи NH 3
(б) або з насиченням його сірководнем H 2S (в).

-
Найменший знос у розчині (3% NaCl + NH 3) та (3% NaCl + H 2S) виявили
на покритті, отриманому з ПД 75X19Р3С2 (рис. 5.22). При цьому, у

вільноаерованому розчині ширина доріжки зносу досягала ~470 мкм, в аміак
