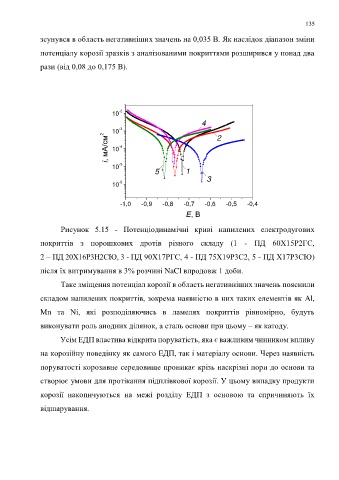

Page 135 - дисертація Головчук

135

зсунувся в область негативніших значень на 0,035 В. Як наслідок діапазон зміни

потенціалу корозії зразків з аналізованими покриттями розширився у понад два

рази (від 0,08 до 0,175 В).

10 -2
4
10 -3 2
і, мА/см 2 10 -4

10 -5
5 1
3
10 -6

-1,0 -0,9 -0,8 -0,7 -0,6 -0,5 -0,4
Е, В

Рисунок 5.15 - Потенціодинамічні криві напилених електродугових

покриттів з порошкових дротів різного складу (1 - ПД 60Х15Р2ГС,

2 – ПД 20Х16Р3Н2СЮ, 3 - ПД 90Х17РГС, 4 - ПД 75Х19Р3С2, 5 - ПД Х17Р3СЮ)

після їх витримування в 3% розчині NaCl впродовж 1 доби.

Таке зміщення потенціал корозії в область негативніших значень пояснили

складом напилених покриттів, зокрема наявністю в них таких елементів як Al,

Mn та Ni, які розподіляючись в ламелях покриттів рівномірно, будуть

виконувати роль анодних ділянок, а сталь основи при цьому – як катоду.

Усім ЕДП властива відкрита поруватість, яка є важливим чинником впливу
на корозійну поведінку як самого ЕДП, так і матеріалу основи. Через наявність

поруватості корозивне середовище проникає крізь наскрізні пори до основи та
створює умови для протікання підплівкової корозії. У цьому випадку продукти

корозії накопичуються на межі розділу ЕДП з основою та спричиняють їх

відшарування.
