Page 133 - дисертація Головчук

133

J кор , μА/см 2
500

400
2
300

200 1

100
14 16 18 20 22 24
t, мкм

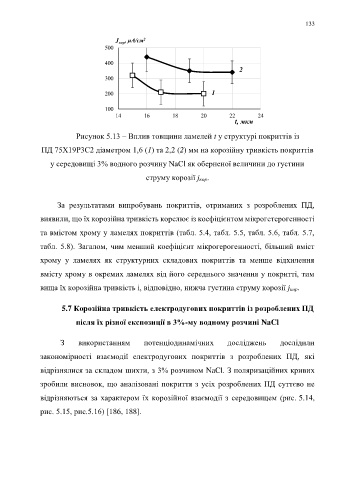

Рисунок 5.13 – Вплив товщини ламелей t у структурі покриттів із

ПД 75Х19Р3С2 діаметром 1,6 (1) та 2,2 (2) мм на корозійну тривкість покриттів

у середовищі 3% водного розчину NaCl як оберненої величини до густини

струму корозії j кор.

За результатами випробувань покриттів, отриманих з розроблених ПД,

виявили, що їх корозійна тривкість корелює із коефіцієнтом мікрогетерогенності

та вмістом хрому у ламелях покриттів (табл. 5.4, табл. 5.5, табл. 5.6, табл. 5.7,

табл. 5.8). Загалом, чим менший коефіцієнт мікрогерогенності, більший вміст

хрому у ламелях як структурних складових покриттів та менше відхилення

вмісту хрому в окремих ламелях від його середнього значення у покритті, тим

вища їх корозійна тривкість і, відповідно, нижча густина струму корозії j кор.

5.7 Корозійна тривкість електродугових покриттів із розроблених ПД

після їх різної експозиції в 3%-му водному розчині NaCl

З використанням потенціодинамічних досліджень дослідили

закономірності взаємодії електродугових покриттів з розроблених ПД, які

відрізнялися за складом шихти, з 3% розчином NaCl. З поляризаційних кривих

зробили висновок, що аналізовані покриття з усіх розроблених ПД суттєво не

відрізняються за характером їх корозійної взаємодії з середовищем (рис. 5.14,

рис. 5.15, рис.5.16) [186, 188].
