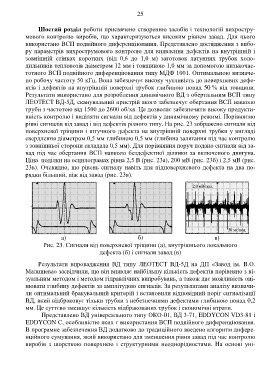

25

                  Шостий розділ роботи присвячено створенню засобів і технологій вихростру-
            мового  контролю  виробів,  що  характеризуються  високим  рівнем  завад. Для  цього
            використано ВСП подвійного диференціювання. Представлено дослідження з вибо-
            ру параметрів вихрострумового контролю для виявлення дефектів на внутрішній і
            зовнішній  стінках  коротких  (від  0,6  до  1,0  м)  заготовок  латунних  трубок  холо-
            дильників тепловозів діаметром 12 мм і товщиною 1,0 мм за допомогою низькочас-
            тотного ВСП подвійного диференціювання типу МДФ 1001. Оптимальною визначе-
            но робочу частоту 50 кГц. Вона забезпечує високу чутливість до поверхневих дефе-
            ктів і дефектів на внутрішній поверхні трубок глибиною понад 50 % від товщини.
            Результати використано для розроблення динамічного ВД з обертальним ВСП типу
            ЛЕОТЕСТ ВД-5Д, сканувальний пристрій якого забезпечує обертання ВСП навколо
            труби з частотою від 1500 до 2600 об/хв. Це дозволяє забезпечити високу продукти-
            вність контролю і виділяти сигнали від дефектів у динамічному режимі. Порівняємо
            рівні сигналів від завад і від дефектів різного типу. На рис. 23 зображено сигнали від
            поверхневої тріщини і штучного дефекта на внутрішній поверхні трубки у вигляді
            свердлення діаметром 0,5 мм глибиною 0,5 мм (глибина залягання під час контролю
            з зовнішньої сторони складала 0,5 мм). Для порівняння поруч подано сигнали від за-
            вад під час обертання ВСП навколо бездефектної ділянки за включеного двигуна.
            Ціна  поділки на осцилограмах рівна 2,5 В (рис. 23а), 200 мВ (рис. 23б) і 2,5 мВ (рис.
            23в). Очевидно, що рівень сигналу навіть для підповерхневого дефекта на два по-
            рядки більший, ніж від завад (рис. 23в).














                            а)                                б)                                в)
                    Рис. 23. Сигнали від поверхневої тріщини (а), внутрішнього локального
                                             дефекта (б) і сигнали завад (в)


                  Результати  впровадження  ВД  типу  ЛЕОТЕСТ  ВД-5Д  на  ДП  «Завод  ім.  В.О.
            Малишева» засвідчили, що він виявляє найбільшу кількість дефектів порівняно з ві-
            зуальним методом і методом гідравлічних випробувань, а також дає можливість оці-
            нювати глибину дефектів за амплітудою сигналів. За результатами аналізу визначи-
            ли оптимальний бракувальний критерій і встановили відповідний поріг сигналізації
            ВД, який відбраковує тільки трубки з небезпечними дефектами глибиною понад 0,2
            мм. Це суттєво зменшує кількість відбракованих трубок і економічні втрати.
                   Представлено ВД універсального типу ОКО-01, ВД 3-71, EDDYCON VD3-81 і
            EDDYCON С, особливістю яких є використання ВСП подвійного диференціювання.
            В програмне забезпечення ВД додатково до традиційного введено алгоритм дифере-
            нційного сумування, який використано для зменшення рівня завад під час контролю
            виробів  з  шорсткою  поверхнею  і  структурними  неоднорідностями.  На  основі  уні-
