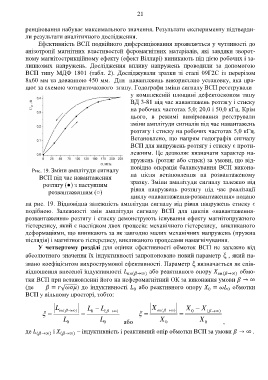

21

ренціювання набуває максимального значення. Результати експерименту підтверди-
ли результати аналітичного дослідження.
Ефективність ВСП подвійного диференціювання проявляється у чутливості до
анізотропії магнітних властивостей феромагнітних матеріалів, які завдяки зворот-
ному магнітострикційному ефекту (ефект Вілларі) виникають під дією робочих і за-
лишкових напружень. Дослідження впливу напружень проводили за допомогою
ВСП типу МДФ 1801 (табл. 2). Досліджували зразки зі сталі 09Г2С із перерізом
8х60 мм та довжиною 450 мм. Для навантажень використано установку, яка пра-
цює за схемою чотириточкового згину. Годографи зміни сигналу ВСП реєстрували
у комплексній площині дефектоскопом типу
ВД 3-81 під час навантажень розтягу і стиску
на робочих частотах 5,0; 20,0 і 50,0 кГц. Крім
цього, в режимі вимірювання реєстрували
зміни амплітуди сигналів під час навантажень
розтягу і стиску на робочих частотах 5,0 кГц.
Встановлено, що напрям годографів сигналу
ВСП для напружень розтягу і стиску є проти-
лежним. Це дозволяє визначати характер на-
пружень (розтяг або стиск) за умови, що від-

Рис. 19. Зміни амплітуди сигналу повідна операція балансування ВСП викона-
ВСП під час навантаження на після встановлення на розвантаженому
розтягу (●) з наступним зразку. Зміни амплітуди сигналу залежно від
розвантаженням (○) рівня напружень розтягу під час реалізації
циклу «навантаження-розвантаження» подано

на рис. 19. Відповідна залежність амплітуди сигналу від рівня напружень стиску є
подібною. Залежності змін амплітуди сигналу ВСП для циклів «навантаження-

розвантаження» розтягу і стиску демонструють існування ефекту магнітопружного
гістерезису, який є наслідком двох процесів: механічного гістерезису, викликаного
деформаціями, що виникають за як завгодно малих механічних напружень (пружна
післядія) і магнітного гістерезису, викликаного процесами намагнічування.
У четвертому розділі для оцінки ефективності обмоток ВСП не залежно від
абсолютного значення їх індуктивності запропоновано новий параметр ξ , який на-
звано коефіцієнтом вихрострумової ефективності. Параметр ξ визначається як спів-
відношення внесеної індуктивності або реактивного опору обмо-
тки ВСП при встановленні його на неферомагнітний ОК за виконання умови
(де ) до індуктивності або реактивного опору обмотки

ВСП у вільному просторі, тобто:

L (   L  L X (   X  Х
  вн )  0 (   )   вн )  0 (   )
L 0 L 0 або X 0 X 0 ,

де і – індуктивність і реактивний опір обмотки ВСП за умови .
