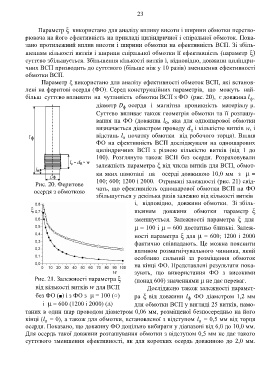

23

Параметр ξ використано для аналізу впливу висоти і ширини обмотки перетво-
рювача на його ефективність на прикладі циліндричної і спіральної обмоток. Пока-
зано протилежний вплив висоти і ширини обмотки на ефективність ВСП. Зі збіль-

шенням кількості витків і ширини спіральної обмотки її ефективність (параметр ξ)
суттєво збільшується. Збільшення кількості витків і, відповідно, довжини циліндри-
чних ВСП призводить до суттєвого (більше ніж у 10 разів) зменшення ефективності
обмотки ВСП.
Параметр ξ використано для аналізу ефективності обмоток ВСП, які встанов-
лені на феритові осердя (ФО). Серед конструкційних параметрів, що можуть най-
більш суттєво впливати на чутливість обмотки ВСП з ФО (рис. 20), є довжина ,

діаметр осердя і магнітна проникність матеріалу μ.

Суттєво впливає також геометрія обмотки та її розташу-
вання на ФО (довжина яка для одношарової обмотки

визначається діаметром проводу і кількістю витків w, і

відстань початку обмотки від робочого торця). Вплив

ФО на ефективність ВСП досліджували на одношарових
циліндричних ВСП з різною кількістю витків (від 1 до
100). Розглянуто також ВСП без осердя. Розраховували

залежність параметра ξ від числа витків для ВСП, обмот-
ки яких намотані на осерді довжиною 10,0 мм з μ =
100; 600; 1200 і 2000. Отримані залежності (рис. 21) свід-
Рис. 20. Феритове
осердя з обмоткою чать, що ефективність одношарової обмотки ВСП на ФО
збільшується у декілька разів залежно від кількості витків
і, відповідно, довжини обмотки. Зі збіль-

шенням довжини обмотки параметр ξ
зменшується. Залежності параметра ξ для
μ = 100 і μ = 600 достатньо близькі. Залеж-
ності параметра ξ для μ = 600; 1200 і 2000
фактично співпадають. Це можна пояснити
впливом розмагнічувального чинника, який
особливо сильний за розміщення обмоток
на кінці ФО. Представлені результати пока-
зують, що використання ФО з високими
Рис. 21. Залежності параметра ξ (понад 600) значеннями μ не дає переваг.
від кількості витків w для ВСП Досліджено також залежності парамет-

без ФО (■) і з ФО з μ = 100 (○) ра ξ від довжини ФО діаметром 1,2 мм

для обмотки ВСП у вигляді 25 витків, намо-
і μ = 600 (1200 і 2000) (∆)
таних в один шар проводом діаметром 0,06 мм, розміщеної безпосередньо на його
кінці ( = 0), а також для обмотки, встановленої з відступом = 0,5 мм від торця

осердя. Показано, що довжину ФО доцільно вибирати у діапазоні від 6,0 до 10,0 мм.
Для осердь такої довжини розташування обмотки з відступом 0,5 мм не дає такого
суттєвого зменшення ефективності, як для коротких осердь довжиною до 2,0 мм.
