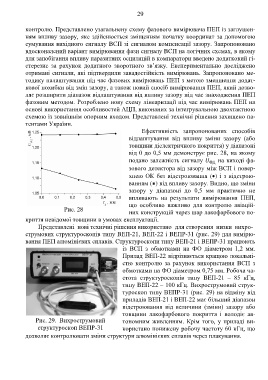

29

            контролю. Представлено узагальнену схему фазового вимірювача ПЕП із заглушен-
            ням впливу зазору, яке здійснюється зміщенням початку  координат  за допомогою
            сумування вихідного сигналу ВСП зі сигналом компенсації зазору. Запропоновано
            вдосконалений варіант вимірювання фази сигналу ВСП на логічних схемах, в якому
            для запобігання впливу паразитних осциляцій в компаратори введено додатковий гі-
            стерезис  за  рахунок  додатного  зворотного  зв’язку.  Експериментально  досліджено
            отримані сигнали, які підтвердили завадостійкість вимірювань. Запропоновано ме-
            тодику налаштування під час фазових вимірювань ПЕП з метою зменшення додат-
            кової похибки від змін зазору, а також новий спосіб вимірювання ПЕП, який дозво-
            ляє розширити діапазон відлаштування від впливу зазору під час знаходження ПЕП
            фазовим методом. Розроблено нову схему лінеаризації під час вимірювань ПЕП на
            основі використання особливостей АЦП, виконаних за інтегрувальною двохтактною
            схемою із зовнішнім опорним входом. Представлені технічні рішення захищено па-
            тентами України.
                                                                Ефективність  запропонованих  способів
                                                          відлаштування  від  впливу  зміни  зазору  (або
                                                          товщини діелектричного покриття) у діапазоні
                                                          від 0 до 0,5 мм демонструє рис. 28, на якому
                                                          подано залежність сигналу    на виході фа-

                                                          зового детектора від зазору між ВСП і повер-
                                                          хнею ОК без відстроювання  () і з відстрою-
                                                          ванням ( ) від впливу зазору. Видно, що зміни
                                                          зазору  у  діапазоні  до  0,5  мм  практично  не
                                                          впливають  на  результати  вимірювання  ПЕП,
                                                          що  особливо  важливо  для  контролю  авіацій-
                             Рис. 28
                                                          них конструкцій через шар лакофарбового по-
            криття невідомої товщини в умовах експлуатації.
                  Представлені  нові технічні рішення використано  для створення  низки  вихро-
            струмових структуроскопів типу ВЕП-21, ВЕП-22 і ВЕПР-31 (рис. 29) для вимірю-
            вання ПЕП алюмінієвих сплавів. Структуроскопи типу ВЕП-21 і ВЕПР-31 працюють
                                                       із  ВСП  з  обмотками  на  ФО  діаметром  1,2  мм.
                                                       Прилад ВЕП-22 відрізняється кращою локальні-
                                                       стю  контролю  за  рахунок  використання  ВСП  з
                                                       обмотками на ФО діаметром 0,75 мм. Робоча ча-
                                                       стота  структуроскопів  типу  ВЕП-21  –  85  кГц,
                                                       типу ВЕП-22 – 100 кГц. Вихрострумовий струк-
                                                       туроскоп типу ВЕПР-31 (рис. 29) на відміну від
                                                       приладів ВЕП-21 і ВЕП-22 має більший діапазон
                                                       відстроювання  від  величини  (зміни)  зазору  або
                                                        товщини  лакофарбового  покриття  і  володіє  ав-

                 Рис. 29.  Вихрострумовий              тономним  живленням. Крім  того,  у  приладі  ви-
                  структуроскоп ВЕПР-31                користано понижену робочу частоту 60 кГц, що
            дозволяє контролювати зміни структури алюмінієвих сплавів через плакування.
