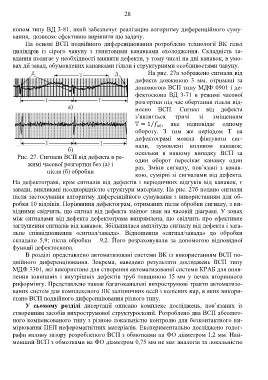

28

       копом типу ВД 3-81, який забезпечує реалізацію алгоритму диференційного суму-
       вання,  дозволяє ефективно вирішити цю задачу.
            На  основі  ВСП  подвійного  диференціювання  розроблено  технології  ВК  гільз
       циліндрів  із  сірого  чавуну  з  гвинтовими  канавками  охолодження.  Складність  за-
       вдання полягає у необхідності виявити дефекти, у тому числі на дні канавок, в умо-
       вах дії завад, обумовлених канавками гільзи і структурними особливостями чавуну.
                                                                   На рис. 27а зображено сигнали від

                                                             дефекта  довжиною  3  мм,  отримані  за
                                                             допомогою ВСП типу МДФ 0901 і де-
                                                             фектоскопа  ВД  3-71  в  режимі  часової
                                                             розгортки під час обертання гільзи від-
                               а)                            носно  ВСП.  Сигнал  від  дефекта


                                                             з’являється       тричі     зі     зміщенням

                                                                     ,  яке  відповідає  одному

                                                             обороту.  З  тим  же  періодом  Т  на
                                                             дефектограмі  можна  фіксувати  сиг-

                               б)                            нали,  зумовлені  впливом  канавок,
                                                             оскільки  в  нашому  випадку  ВСП  за
         Рис. 27. Сигнали ВСП від дефекта в ре-              один  оборот  пересікає  канавку  один
             жимі часової розгортки без (а) і                раз.  Зміни  сигналу,  пов’язані  з  канав-
                      після (б) обробки                      кою, сумірні зі сигналами від дефекта.


       На  дефектограмі, крім  сигналів  від дефектів і  періодичних  відгуків  від  канавок, є
       завади, викликані неоднорідністю структури матеріалу. На рис. 27б подано сигнали
       після застосування алгоритму диференційного сумування з використанням для об-
       робки 10 відліків. Порівняння дефектограм, отриманих після обробки сигналу, з ви-
       хідними свідчить, що сигнал від дефекта змінює знак на часовій діаграмі. У зонах
       між сигналами  від дефекта дефектограма  випрямлена, що  свідчить про ефективне
       заглушення сигналів від канавок. Збільшилася амплітуда сигналу від дефекта і зага-
       льне  співвідношення  «сигнал/завада».  Відношення  «сигнал/завада»  до  обробки
       складало  5,9;  після  обробки  –  9,2.  Його  розраховували  за  допомогою  відповідної
       функції дефектоскопа.
            В розділі представлено автоматизовані системи ВК із використанням ВСП по-
       двійного  диференціювання.  Зокрема,  наведено  результати  досліджень  ВСП  типу
       МДФ 3301, які використано для створення автоматизованої системи КРАБ для вияв-
       лення зовнішніх і внутрішніх дефектів труб товщиною 15 мм у печах вторинного
       риформінгу. Представлено також багатоканальні вихрострумові тракти автоматизо-
       ваних систем для комплексного НК залізничних осей і колісних пар, в яких викори-
       стано ВСП подвійного диференціювання різного типу.
            У  сьомому  розділі  дисертації  описано  комплекс  досліджень,  пов’язаних  із
       створенням засобів вихрострумової структуроскопії. Розроблено два ВСП абсолют-
       ного компенсованого типу з різною локальністю контролю для безконтактного ви-
       мірювання ПЕП неферомагнітних матеріалів. Експериментально досліджено годог-
       рафи впливу зазору розробленого ВСП з обмотками на ФО діаметром 1,2 мм. Най-
       менший ВСП з обмотками на ФО діаметром 0,75 мм не має аналогів за локальністю
