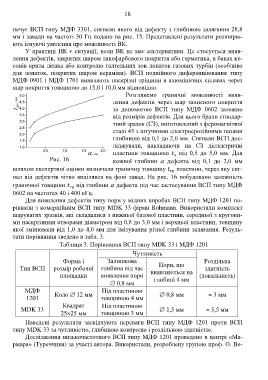

18

печує ВСП типу МДФ 3301, сигнали якого від дефекту з глибиною залягання 28,8
мм і завади на частоті 50 Гц подано на рис. 15. Представлені результати розширю-
ють існуючі уявлення про можливості ВК.
У практиці НК є ситуації, коли ВК не має альтернативи. Це стосується вияв-
лення дефектів, закритих шаром лакофарбового покриття або герметика, в баках ке-
сонів крила літака або контролю галтельних зон лопаток газових турбін (особливо
для лопаток, покритих шаром кераміки). ВСП подвійного диференціювання типу
МДФ 0901 і МДФ 1701 виявляють наскрізні тріщини в алюмінієвих сплавах через
шар покриття товщиною до 15,0 і 10,0 мм відповідно.
Розглянемо граничні можливості вияв-

лення дефектів через шар захисного покриття
за допомогою ВСП типу МДФ 0602 залежно
від розмірів дефектів. Для цього брали стандар-
тний зразок (СЗ), виготовлений з феромагнітної
сталі 45 з штучними електроерозійними пазами
глибиною від 0,1 до 2,0 мм. Сигнали ВСП дос-
ліджували, накладаючи на СЗ діелектричні

пластини товщиною від 0,5 до 5,0 мм. Для

кожної глибини a дефекта від 0,1 до 2,0 мм
Рис. 16
шляхом експертної оцінки визначали граничну товщину пластини, через яку сиг-

нал від дефектів чітко виділявся на фоні завад. На рис. 16 побудовано залежність
граничної товщини від глибини а дефекта під час застосування ВСП типу МДФ

0602 на частотах 40 і 400 кГц.
Для виявлення дефектів типу пори у мідних виробах ВСП типу МДФ 1201 по-
рівняли з комерційним ВСП типу MDK 33 фірми Rohmann. Використали комплект
шаруватих зразків, які складалися з нижньої базової пластини, середньої з кругови-
ми наскрізними отворами діаметром від 0,8 до 3,0 мм і верхньої пластини, товщину
якої змінювали від 1,0 до 4,0 мм для імітування різної глибини залягання. Резуль-

тати порівняння зведено в табл. 3.

Таблиця 3. Порівняння ВСП типу MDK 33 і МДФ 1201

Чутливість
Форма і Залишкова Роздільна
Пори, що
Тип ВСП розмір робочої глибина під час виявляються на здатність
площадки виявлення пори глибині 4 мм (локальність)
 0,8 мм

МДФ Під пластиною
1201 Коло  12 мм товщиною 4 мм  0,8 мм  3 мм
Квадрат Під пластиною
MDK 33  1,5 мм  5,5 мм
2525 мм товщиною 3 мм

Наведені результати засвідчують переваги ВСП типу МДФ 1201 проти ВСП
типу MDK 33 за чутливістю, глибиною контролю і роздільною здатністю.
Дослідження низькочастотного ВСП типу МДФ 1201 проведено в центрі «Ма-
рмара» (Туреччина) за участі автора. Використали, розроблену групою проф. О. Ве-
