Page 23 - Microsoft Word - автореферат_Косаревич.docx

21

величина осей симетрії
0,03
густина розподілу 0,02

0,01

0,00

0 200 400
відстань, піксели
а) б)
відстань до найближчих сусідів 0,030 відстань між парою точок
густина розподілу 0,04 густина розподілу 0,025

0,020
0,015
0,02
0,010
0,005
0,00
0,000
0 50 100 0 100 200 300 400 500
відстань, піксели відстань, піксели
в) г)

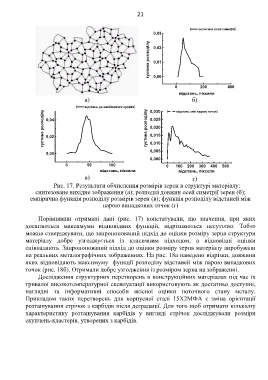

Рис. 17. Результати обчислення розмірів зерен в структурі матеріалу:
синтезоване вихідне зображення (а); розподіл довжин осей симетрії зерен (б);
емпірична функція розподілу розмірів зерен (в); функція розподілу відстаней між
парою випадкових точок (г)

Порівнявши отримані дані (рис. 17) констатували, що значення, при яких
досягаються максимуми відповідних функцій, відрізняються несуттєво. Тобто
можна стверджувати, що запропонований підхід до оцінки розміру зерна структури
матеріалу добре узгоджується із класичним підходом, а відповідні оцінки
співпадають. Запропонований підхід до оцінки розміру зерна матеріалу апробували
на реальних металографічних зображеннях. На рис. 18а наведено відрізки, довжини
яких відповідають максимуму функції розподілу відстаней між парою випадкових
точок (рис. 18б). Отримали добре узгодження із розміром зерна на зображенні.
Дослідження структурних перетворень в конструкційних матеріалах під час їх
тривалої високотемпературної експлуатації використовують як достатньо доступні,
наглядні та інформативні способи якісної оцінки поточного стану металу.
Прикладом таких перетворень для корпусної сталі 15Х2МФА є зміна орієнтації
розташування стрічок з карбідів після деградації. Для того щоб отримати кількісну
характеристику розташування карбідів у вигляді стрічок досліджували розміри
скупчень-кластерів, утворених з карбідів.
