Page 13 - Марков А

11

зумовлені внутрішнім тиском газу в порожнині, який створюється внаслідок нако-
пичення у ній молекулярного водню, що рекомбінує з атомарного. Отже, створення
високого тиску водню у порожнині свідчить про інтенсивне наводнювання металу
гину з боку внутрішньої поверхні труби. Додатковими чинниками, які інтенсифі-
кують наводнювання металу, а звідси, і процес розшарування, є попереднє плас-
тичне деформування металу гину, а також підвищена температура та пульсація
тиску газу труби відразу за КС. Макродефект може утворюватись та поширюватись
ближче як до зовнішньої, так і внутрішньої поверхонь труби (рис. 1в, г), що, оче-
видно, пов’язано з конкурентністю двох експлуатаційних чинників: робочих на-
пружень та наводнювання металу.

а

б

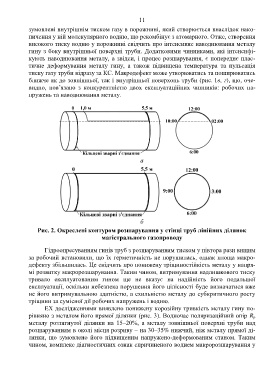

Рис. 2. Окреслені контуром розшарування у стінці труб лінійних ділянок
магістрального газопроводу

Гідроопресуванням гинів труб з розшаруванням тиском у півтора рази вищим
за робочий встановили, що їх герметичність не порушилась, однак площа макро-
дефекту збільшилась. Це свідчить про понижену тріщиностійкість металу у напря-
мі розвитку макророзшарування. Таким чином, витримування надлишкового тиску
тривало експлуатованим гином ще не вказує на надійність його подальшої
експлуатації, оскільки небезпека порушення його цілісності буде визначатися вже
не його витримувальною здатністю, а схильністю металу до субкритичного росту
тріщини за сумісної дії робочих напружень і водню.
ЕХ дослідженнями виявлено понижену корозійну тривкість металу гину по-
рівняно з металом його прямої ділянки (рис. 3). Водночас поляризаційний опір R
p
металу розтягнутої ділянки на 15–20%, а металу зовнішньої поверхні труби над
розшаруванням в околі місця розриву – на 30–35% нижчий, ніж металу прямої ді-
лянки, що зумовлено його підвищеним напружено-деформованим станом. Таким
чином, комплекс діагностичних ознак спричиненого воднем макророзшарування у
