Page 18 - Марков А

16

щиностійкість), які вважають високочутливими характеристиками для оцінювання
експлуатаційної деградації сталей. Порівняльним аналізом наведених даних вста-
новлено, що показник залишкової МС P характеризується високою чутливістю до
ms
експлуатаційної деградації трубних сталей, яка відповідає рівню статичної тріщи-
ностійкості, визначеній по старту тріщини, та вища за чутливість ударної в’язкості.
Поступається він за чутливістю тільки характеристиці J – J-інтегралу, визначе-
0,2
ному за приросту тріщини 0,2 мм. Водночас застосування концепції МС не вимагає
складних механічних експериментів подібно до випробувань на тріщиностійкість.

Оцінювання механічних властивостей експлуатованих трубних сталей з
інтенсивною пошкодженістю, схильних до водневого розшарування. Діагностуван-
ня технічного стану сталей, тривало експлуатованих у корозивно-наводнювальних
середовищах, через розвиток у металі розсіяної пошкодженості, спричиненої
експлуатацією, яка впливає на визначення базових механічних характеристик, ви-
магає модифікування відомих методик випробувань. Зокрема, відомо, що відносне
видовження експлуатованих сталей може некоректно характеризувати пластич-
ність металу. Це пов’язано з розкриттям експлуатаційних дефектів під час наван-
таження зразків, внаслідок чого можна отримати зростання відносного видовження
порівняно зі значенням, властивим вихідному матеріалу. Відтак, можна прийти до
хибного висновку щодо підвищення пластичності експлуатованої сталі, при одно-
часному зниженні іншої характеристики пластичності (відносного звуження) та
опору крихкому руйнуванню.
Для того, щоб коректно оцінювати характеристики пластичності експлуатова-
них сталей з інтенсивною пошкодженістю запропонували використовувати цилінд-
ричні зразки зі значним радіусом заокруглення у робочій частині (рис. 7а). Конст-
рукція зразка забезпечує локалізацію деформації металу практично в одному перері-
зі, завдяки чому усувається вплив розкриття множинних тріщин на видовження зра-
зка, при цьому коефіцієнт інтенсивності напружень є невисоким, близько 1,25. Не-
доліком застосування зразків такої геометрії (L , S ) порівняно зі стандартними (L )
S
S
N
є ускладнення кількісного визначення відносного видовження δ, однак значною пе-
ревагою є можливість порівняти
зміну характеристик пластичнос-
ті металу під час його експлуата-
а ції відносно значень, властивих

вихідному матеріалу. Ще однією
істотною перевагою є невелика
довжина робочої частини зразка,
що уможливлює випробування
радіальних зразків з трубних ста-
лей, обмежених товщиною стін-
ки труби.

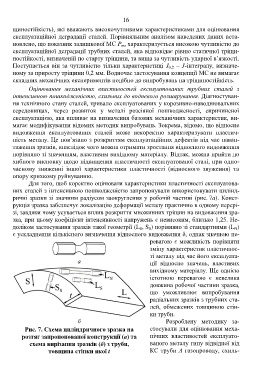

б Розроблену методику за-
Рис. 7. Схема циліндричного зразка на стосували для оцінювання меха-
розтяг запропонованої конструкції (а) та нічних властивостей експлуато-
схема вирізання зразків (б) з труби, ваного металу гину відвідної від
товщина стінки якої t КС труби А газопроводу, схиль-
