Page 103 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

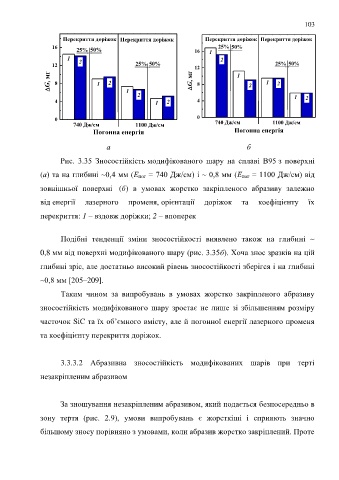

103

Перекриття доріжок Перекриття доріжок Перекриття доріжок Перекриття доріжок
16 25% 50%
25% 50% 16 1
1 2 2
12 25% 50% 12 25% 50%
G, мг 8 1 2 G, мг 8 1 2 1 2

1
2 1
4 1 2 4 2

1 0 1 0 740 Дж/см 4 5 1100 Дж/см 8 9
6
7
2
3
740 Дж/см 4 5 6 1100 Дж/см 8 9
7
3
2
Погонна енергія Погонна енергія
а б
Рис. 3.35 Зносостійкість модифікованого шару на сплаві В95 з поверхні
(а) та на глибині ~0,4 мм (Е пог = 740 Дж/см) і ~ 0,8 мм (Е пог = 1100 Дж/см) від
зовнішньої поверхні (б) в умовах жорстко закріпленого абразиву залежно

від енергії лазерного променя, орієнтації доріжок та коефіцієнту їх

перекриття: 1 – вздовж доріжки; 2 – впоперек

Подібні тенденції зміни зносостійкості виявлено також на глибині ~

0,8 мм від поверхні модифікованого шару (рис. 3.35б). Хоча знос зразків на цій

глибині зріс, але достатньо високий рівень зносостійкості зберігся і на глибині

~0,8 мм [205–209].

Таким чином за випробувань в умовах жорстко закріпленого абразиву
зносостійкість модифікованого шару зростає не лише зі збільшенням розміру

часточок SiC та їх об’ємного вмісту, але й погонної енергії лазерного променя
та коефіцієнту перекриття доріжок.

3.3.3.2 Абразивна зносостійкість модифікованих шарів при терті

незакріпленим абразивом

За зношування незакріпленим абразивом, який подається безпосередньо в

зону тертя (рис. 2.9), умови випробувань є жорсткіші і сприяють значно

більшому зносу порівняно з умовами, коли абразив жорстко закріплений. Проте
