Page 107 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

107

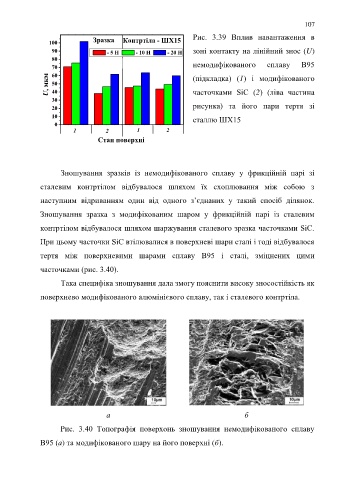

Зразка Контртіла - ШХ15 Рис. 3.39 Вплив навантаження в
100
90 - 5 Н - 10 Н - 20 Н зоні контакту на лінійний знос (U)
80
70 немодифікованого сплаву В95
60
U, мкм 50 (підкладка) (1) і модифікованого
часточками SiC (2) (ліва частина
40
30
20 рисунка) та його пари тертя зі
10 сталлю ШХ15
0
1 2 1 2
Стан поверхні

Зношування зразків із немодифікованого сплаву у фрикційній парі зі

сталевим контртілом відбувалося шляхом їх схоплювання між собою з

наступним відриванням один від одного з’єднаних у такий спосіб ділянок.

Зношування зразка з модифікованим шаром у фрикційній парі із сталевим

контртілом відбувалося шляхом шаржування сталевого зразка часточками SiС.

При цьому часточки SiС втілювалися в поверхневі шари сталі і тоді відбувалося

тертя між поверхневими шарами сплаву В95 і сталі, зміцнених цими

часточками (рис. 3.40).

Така специфіка зношування дала змогу пояснити високу зносостійкість як

поверхнево модифікованого алюмінієвого сплаву, так і сталевого контртіла.

а б

Рис. 3.40 Топографія поверхонь зношування немодифікованого сплаву

В95 (а) та модифікованого шару на його поверхні (б).
