Page 99 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

99

400
1
380 1
48 раз
54 рази
1
8 2 93 рази
G, мг 6 2

4
2
2

0 1 2 3
АМг1 АД35 В95

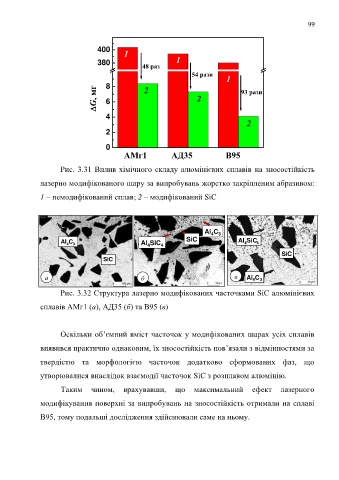

Рис. 3.31 Вплив хімічного складу алюмінієвих сплавів на зносостійкість

лазерно модифікованого шару за випробувань жорстко закріпленим абразивом:

1 – немодифікований сплав; 2 – модифікований SiC

Al C 3
4
Al SiC
Al
Al C C 3 3 Al SiC 4 SiC Al SiC 4 4
4 4
4 4
4
SiC
SiC
SiC
SiC
а б в Al 4 C
Al 4 C 3 3

Рис. 3.32 Структура лазерно модифікованих часточками SiC алюмінієвих
сплавів АМг1 (а), АД35 (б) та В95 (в)

Оскільки об’ємний вміст часточок у модифікованих шарах усіх сплавів

виявився практично однаковим, їх зносостійкість пов’язали з відмінностями за

твердістю та морфологією часточок додатково сформованих фаз, що

утворювалися внаслідок взаємодії часточок SiC з розплавом алюмінію.

Таким чином, врахувавши, що максимальний ефект лазерного

модифікування поверхні за випробувань на зносостійкість отримали на сплаві

В95, тому подальші дослідження здійснювали саме на ньому.
