Page 102 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

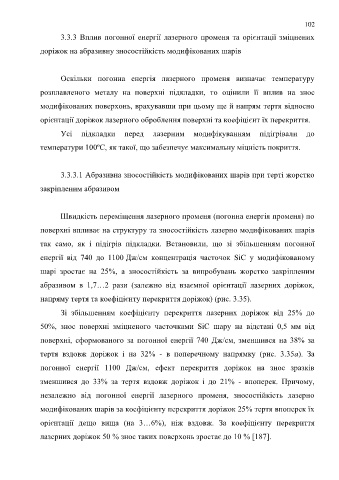

102

3.3.3 Вплив погонної енергії лазерного променя та орієнтації зміцнених

доріжок на абразивну зносостійкість модифікованих шарів

Оскільки погонна енергія лазерного променя визначає температуру

розплавленого металу на поверхні підкладки, то оцінили її вплив на знос

модифікованих поверхонь, врахувавши при цьому ще й напрям тертя відносно

орієнтації доріжок лазерного оброблення поверхні та коефіцієнт їх перекриття.

Усі підкладки перед лазерним модифікуванням підігрівали до

температури 100ºС, як такої, що забезпечує максимальну міцність покриття.

3.3.3.1 Абразивна зносостійкість модифікованих шарів при терті жорстко

закріпленим абразивом

Швидкість переміщення лазерного променя (погонна енергія променя) по

поверхні впливає на структуру та зносостійкість лазерно модифікованих шарів

так само, як і підігрів підкладки. Встановили, що зі збільшенням погонної

енергії від 740 до 1100 Дж/см концентрація часточок SiС у модифікованому
шарі зростає на 25%, а зносостійкість за випробувань жорстко закріпленим

абразивом в 1,7…2 рази (залежно від взаємної орієнтації лазерних доріжок,
напряму тертя та коефіцієнту перекриття доріжок) (рис. 3.35).

Зі збільшенням коефіцієнту перекриття лазерних доріжок від 25% до
50%, знос поверхні зміцненого часточками SiС шару на відстані 0,5 мм від

поверхні, сформованого за погонної енергії 740 Дж/см, зменшився на 38% за

тертя вздовж доріжок і на 32% - в поперечному напрямку (рис. 3.35а). За

погонної енергії 1100 Дж/см, ефект перекриття доріжок на знос зразків

зменшився до 33% за тертя вздовж доріжок і до 21% - впоперек. Причому,

незалежно від погонної енергії лазерного променя, зносостійкість лазерно

модифікованих шарів за коефіцієнту перекриття доріжок 25% тертя впоперек їх

орієнтації дещо вища (на 3…6%), ніж вздовж. За коефіцієнту перекриття

лазерних доріжок 50 % знос таких поверхонь зростає до 10 % [187].
