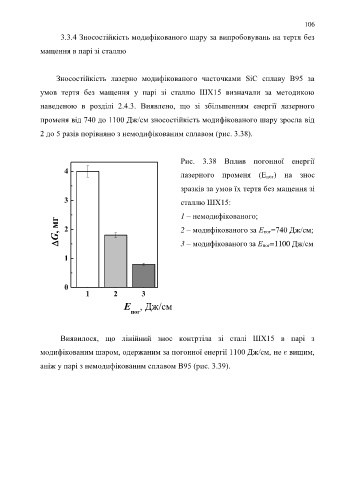

Page 106 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

106

3.3.4 Зносостійкість модифікованого шару за випробовувань на тертя без

мащення в парі зі сталлю

Зносостійкість лазерно модифікованого часточками SiC cплаву В95 за

умов тертя без мащення у парі зі сталлю ШХ15 визначали за методикою

наведеною в розділі 2.4.3. Виявлено, що зі збільшенням енергії лазерного

променя від 740 до 1100 Дж/см зносостійкість модифікованого шару зросла від

2 до 5 разів порівняно з немодифікованим сплавом (рис. 3.38).

Рис. 3.38 Вплив погонної енергії
4 лазерного променя (Е пог) на знос

зразків за умов їх тертя без мащення зі

3 сталлю ШХ15:

1 – немодифікованого;
G, мг 2 2 – модифікованого за Е пог=740 Дж/см;

3 – модифікованого за Е пог=1100 Дж/см

1

0
1 2 3

Е , Дж/см
пог

Виявилося, що лінійний знос контртіла зі сталі ШХ15 в парі з

модифікованим шаром, одержаним за погонної енергії 1100 Дж/см, не є вищим,

аніж у парі з немодифікованим сплавом В95 (рис. 3.39).
