Page 105 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

105

які сформувалися за випробувань жорстко закріпленим та незакріпленим

абразивами (рис. 3.37).

а б

SiC

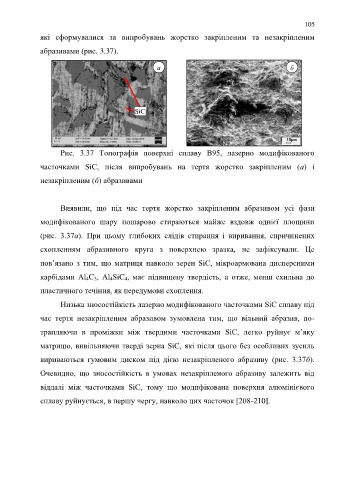

Рис. 3.37 Топографія поверхні сплаву В95, лазерно модифікованого

часточками SiC, після випробувань на тертя жорстко закріпленим (а) і

незакріпленим (б) абразивами

Виявили, що під час тертя жорстко закріпленим абразивом усі фази

модифікованого шару пошарово стираються майже вздовж однієї площини

(рис. 3.37а). При цьому глибоких слідів стирання і виривання, спричинених

схопленням абразивного круга з поверхнею зразка, не зафіксували. Це

пов’язано з тим, що матриця навколо зерен SiС, мікроармована дисперсними

карбідами Al 4C 3, Al 4SiC 4, має підвищену твердість, а отже, менш схильна до

пластичного течіння, як передумови схоплення.

Низька зносостійкість лазерно модифікованого часточками SiC сплаву під

час тертя незакріпленим абразивом зумовлена тим, що вільний абразив, по-

трапляючи в проміжки між твердими часточками SiС, легко руйнує м’яку

матрицю, вивільняючи тверді зерна SiС, які після цього без особливих зусиль

вириваються гумовим диском під дією незакріпленого абразиву (рис. 3.37б).

Очевидно, що зносостійкість в умовах незакріпленого абразиву залежить від

віддалі між часточками SiС, тому що модифікована поверхня алюмінієвого

сплаву руйнується, в першу чергу, навколо цих часточок [208-210].
