93

та межу міцності σ В. Тому використання такого зразка дозволяє суттєво

зекономити матеріальні та фінансові витрати для дослідження механічних та

корозійно-механічних властивостей дороговартісних матеріалів.

2.2.2 Технічне оснащення експериментів

Випроби на розтяг проводили на установці УМЕ-10Т (Рис. 2.2, Рис. 2.3),

додатково оснащеній тензометричними перетворювачами для вимірювання

зусилля на зразку та його видовження. За результатами випроб будували діаграми

в координатах «напруження σ – видовження Δl». Зміну зусилля та деформації

зразків фіксували в режимі реального часу в пам’яті комп’ютера, використовуючи

багатоканальний аналого-цифровий перетворювач АЦП І – 7018.

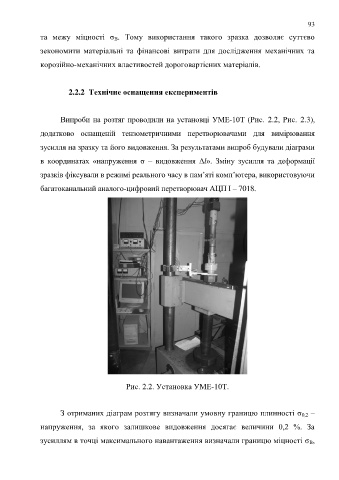

Рис. 2.2. Установка УМЕ-10Т.

З отриманих діаграм розтягу визначали умовну границю плинності σ 0,2 –

напруження, за якого залишкове видовження досягає величини 0,2 %. За

зусиллям в точці максимального навантаження визначали границю міцності σ В,
