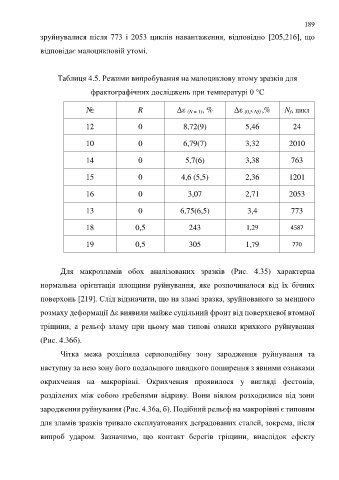

Page 189 - УДК

189

зруйнувалися після 773 і 2053 циклів навантаження, відповідно [205,216], що

відповідає малоцикловій утомі.

Таблиця 4.5. Режими випробування на малоциклову втому зразків для

фрактографічних досліджень при температурі 0 °C

№ R Δε (N = 1), % Δε (0,5 Nf) ,% N f, цикл

12 0 8,72(9) 5,46 24

10 0 6,79(7) 3,32 2010

14 0 5,7(6) 3,38 763

15 0 4,6 (5,5) 2,36 1201

16 0 3,07 2,71 2053

13 0 6,75(6,5) 3,4 773

18 0,5 243 1,29 4587

19 0,5 305 1,79 770

Для макрозламів обох аналізованих зразків (Рис. 4.35) характерна

нормальна орієнтація площини руйнування, яке розпочиналося від їх бічних
поверхонь [219]. Слід відзначити, що на зламі зразка, зруйнованого за меншого

розмаху деформації Δε виявили майже суцільний фронт від поверхневої втомної
тріщини, а рельєф зламу при цьому мав типові ознаки крихкого руйнування

(Рис. 4.36б).

Чітка межа розділяла серпоподібну зону зародження руйнування та

наступну за нею зону його подальшого швидкого поширення з явними ознаками

окрихчення на макрорівні. Окрихчення проявилося у вигляді фестонів,

розділених між собою гребенями відриву. Вони віялом розходилися від зони

зародження руйнування (Рис. 4.36a, б). Подібний рельєф на макрорівні є типовим

для зламів зразків тривало експлуатованих деградованих сталей, зокрема, після

випроб ударом. Зазначимо, що контакт берегів тріщини, внаслідок ефекту
