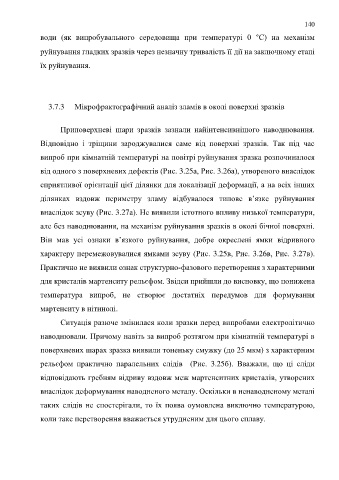

Page 140 - УДК
P. 140
140
води (як випробувального середовища при температурі 0 °С) на механізм
руйнування гладких зразків через незначну тривалість її дії на заключному етапі
їх руйнування.
3.7.3 Мікрофрактографічний аналіз зламів в околі поверхні зразків
Приповерхневі шари зразків зазнали найінтенсивнішого наводнювання.
Відповідно і тріщини зароджувалися саме від поверхні зразків. Так під час
випроб при кімнатній температурі на повітрі руйнування зразка розпочиналося
від одного з поверхневих дефектів (Рис. 3.25а, Рис. 3.26а), утвореного внаслідок
сприятливої орієнтації цієї ділянки для локалізації деформації, а на всіх інших
ділянках вздовж периметру зламу відбувалося типове в’язке руйнування
внаслідок зсуву (Рис. 3.27а). Не виявили істотного впливу низької температури,
але без наводнювання, на механізм руйнування зразків в околі бічної поверхні.
Він мав усі ознаки в’язкого руйнування, добре окреслені ямки відривного
характеру перемежовувалися ямками зсуву (Рис. 3.25в, Рис. 3.26в, Рис. 3.27в).
Практично не виявили ознак структурно-фазового перетворення з характерними
для кристалів мартенситу рельєфом. Звідси прийшли до висновку, що понижена
температура випроб, не створює достатніх передумов для формування
мартенситу в нітинолі.
Ситуація разюче змінилася коли зразки перед випробами електролітично
наводнювали. Причому навіть за випроб розтягом при кімнатній температурі в
поверхневих шарах зразка виявили тоненьку смужку (до 25 мкм) з характерним
рельєфом практично паралельних слідів (Рис. 3.25б). Вважали, що ці сліди
відповідають гребням відриву вздовж меж мартенситних кристалів, утворених
внаслідок деформування наводненого металу. Оскільки в ненаводненому металі
таких слідів не спостерігали, то їх поява оумовлена виключно температурою,
коли таке перетворення вважається утрудненим для цього сплаву.
