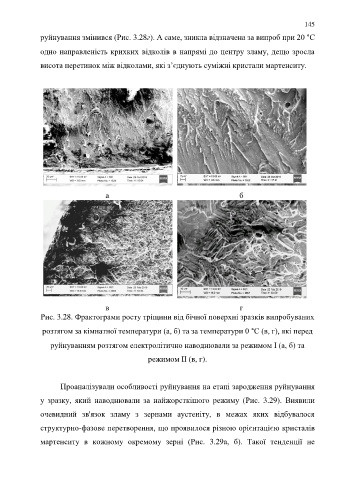

Page 145 - УДК

145

руйнування змінився (Рис. 3.28г). А саме, зникла відзначена за випроб при 20 °С

одно направленість крихких відколів в напрямі до центру зламу, дещо зросла

висота перетинок між відколами, які з’єднують суміжні кристали мартенситу.

а б

в г
Рис. 3.28. Фрактограми росту тріщини від бічної поверхні зразків випробуваних

розтягом за кімнатної температури (а, б) та за температури 0 °С (в, г), які перед

руйнуванням розтягом електролітично наводнювали за режимом І (а, б) та

режимом ІІ (в, г).

Проаналізували особливості руйнування на етапі зародження руйнування

у зразку, який наводнювали за найжорсткішого режиму (Рис. 3.29). Виявили

очевидний зв'язок зламу з зернами аустеніту, в межах яких відбувалося

структурно-фазове перетворення, що проявилося різною орієнтацією кристалів

мартенситу в кожному окремому зерні (Рис. 3.29а, б). Такої тенденції не
