в останньому випадку ширина зони змінювалась вздовж периметру зламу і
досягала в деяких місцях 500 мкм.
а б
в г

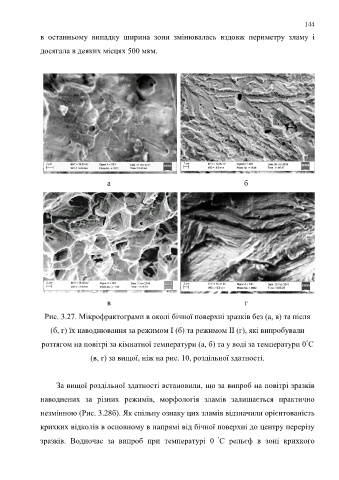

Рис. 3.27. Мікрофрактограми в околі бічної поверхні зразків без (а, в) та після
(б, г) їх наводнювання за режимом І (б) та режимом ІІ (г), які випробували
°
розтягом на повітрі за кімнатної температури (а, б) та у воді за температури 0 С
(в, г) за вищої, ніж на рис. 10, роздільної здатності.
За вищої роздільної здатності встановили, що за випроб на повітрі зразків
наводнених за різних режимів, морфологія зламів залишається практично
незмінною (Рис. 3.28б). Як спільну ознаку цих зламів відзначили орієнтованість
крихких відколів в основному в напрямі від бічної поверхні до центру перерізу
зразків. Водночас за випроб при температурі 0 С рельєф в зоні крихкого
°
