температури випроб розтягом (Рис. 3.22а, в, Рис. 3.23а, в, Рис. 3.24а, в). В обох

випадках на зламах домінували практично рівновісні ямки відриву, окантовані

доволі рельєфними гребнями.

а б

в г

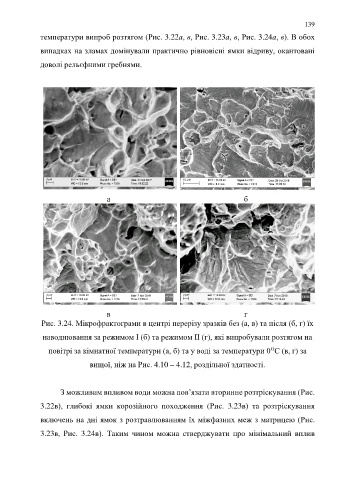

Рис. 3.24. Мікрофрактограми в центрі перерізу зразків без (а, в) та після (б, г) їх

наводнювання за режимом І (б) та режимом ІІ (г), які випробували розтягом на

О
повітрі за кімнатної температури (а, б) та у воді за температури 0 С (в, г) за
вищої, ніж на Рис. 4.10 – 4.12, роздільної здатності.

З можливим впливом води можна пов’язати вторинне розтріскування (Рис.

3.22в), глибокі ямки корозійного походження (Рис. 3.23в) та розтріскування

включень на дні ямок з розтравлюванням їх міжфазних меж з матрицею (Рис.

3.23в, Рис. 3.24в). Таким чином можна стверджувати про мінімальний вплив
