Page 121 - УДК

121

мкм (Рис. 3.4г, е), які в принципі відсутні в структурі недеформованого металу

(Рис. 3.4в, д).

Подекуди такі дрібні ямки групувалися вздовж прямих ліній, що

перетинали практично переважну частину поперечного перерізу зразка в околі

його зламу (Рис. 3.4е та Рис. 3.5). Це вже ознака локалізації пластичної

деформації зразка на макрорівні, яка пов’язана з текстурою, спричиненою

розташуванням включень в осьовому перетині зразка.

Для з’ясування природи включень у структурі нітинолу здійснено

мікрорентгенівський аналіз включень, які залишились на шліфах після їх

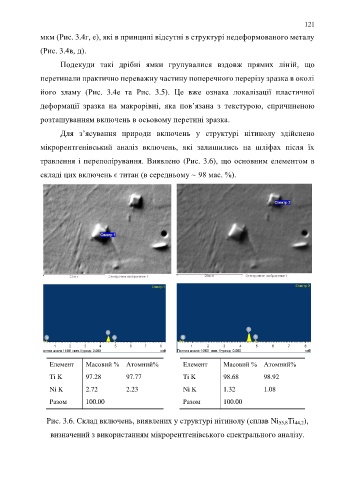

травлення і переполірування. Виявлено (Рис. 3.6), що основним елементом в

складі цих включень є титан (в середньому ~ 98 мас. %).

Елемент Масовий % Атомний% Елемент Масовий % Атомний%

Ti K 97.28 97.77 Ti K 98.68 98.92
Ni K 2.72 2.23 Ni K 1.32 1.08

Разом 100.00 Разом 100.00

Рис. 3.6. Склад включень, виявлених у структурі нітинолу (сплав Ni 55,8Ti 44,2),

визначений з використанням мікрорентгенівського спектрального аналізу.
