Page 120 - УДК

120

Структура сплаву на недеформованій ділянці зразка морфологічно

відповідає аустеніту з майже паралельними двійниками в межах поодиноких

зерен, які у вигляді пакетів наскрізь або неповністю перетинали ці зерна (Рис.

3.2). При цьому спостерігали чіткий зв'язок орієнтації двійників з

кристалографією зерен, оскільки орієнтація пакетів змінювалася від зерна до

зерна.

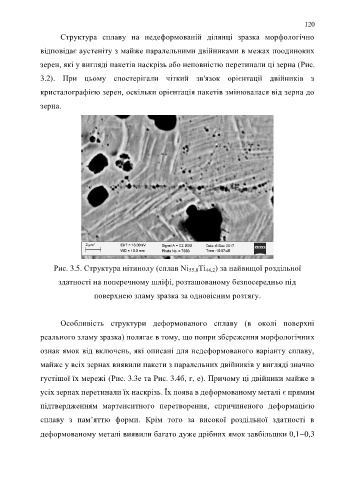

Рис. 3.5. Структура нітинолу (сплав Ni 55,8Ti 44,2) за найвищої роздільної

здатності на поперечному шліфі, розташованому безпосередньо під

поверхнею зламу зразка за одновісним розтягу.

Особливість структури деформованого сплаву (в околі поверхні

реального зламу зразка) полягає в тому, що попри збереження морфологічних

ознак ямок від включень, які описані для недеформованого варіанту сплаву,

майже у всіх зернах виявили пакети з паралельних двійників у вигляді значно

густішої їх мережі (Рис. 3.3е та Рис. 3.4б, г, е). Причому ці двійники майже в

усіх зернах перетинали їх наскрізь. Їх поява в деформованому металі є прямим

підтвердженням мартенситного перетворення, спричиненого деформацією

сплаву з пам’яттю форми. Крім того за високої роздільної здатності в

деформованому металі виявили багато дуже дрібних ямок завбільшки 0,10,3
