                  експлуатованому стані виявили уже за помірної інтенсивності наводнювання,

                  а за високої – він ще посилився (табл. 3.6).



                       600                                            600


                       500                                            500

                       400                                            400                          3  2  1

                     , MПа  300                        3 1 2        , MПа  300


                       200
                                                                      200
                       100                                            100


                         0                                              0
                         0,00  0,05  0,10  0,15   0,20  0,25  0,30      0,00  0,05  0,10  0,15  0,20  0,25  0,30
                                         Деформація                                   Деформація

                                         а                                              б
                       600                                            600


                       500                                            500
                                              3
                                                      2
                       400                                            400                  3      2  1
                     , MПа  300                         1           , MПа  300




                       200                                            200

                       100                                            100


                         0                                              0
                         0,00  0,05  0,10  0,15   0,20  0,25  0,30      0,00  0,05  0,10  0,15  0,20  0,25  0,30
                                        Деформація                                    Деформація

                                         в                                              г

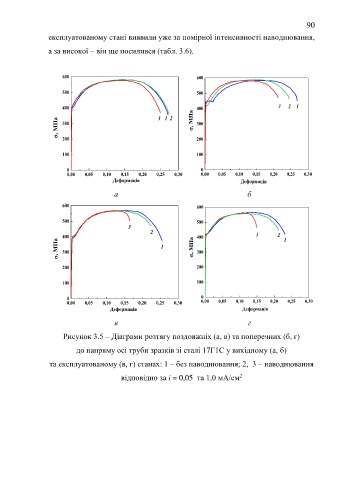

                       Рисунок 3.5 – Діаграми розтягу поздовжніх (а, в) та поперечних (б, г)

                            до напряму осі труби зразків зі сталі 17Г1С у вихідному (а, б)

                  та експлуатованому (в, г) станах: 1 – без наводнювання; 2,  3 – наводнювання

                                                                                     2
                                            відповідно за i = 0,05  та 1,0 мА/см
