82
а б

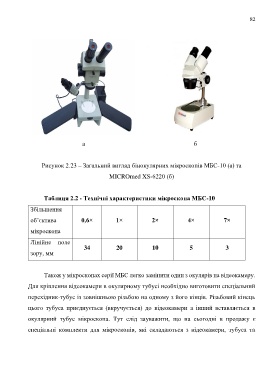

Рисунок 2.23 – Загальний вигляд бінокулярних мікроскопів МБС-10 (а) та
MICROmed XS-6220 (б)
Таблиця 2.2 - Технічні характеристики мікроскопа МБС-10
Збільшення
об’єктива 0,6× 1× 2× 4× 7×
мікроскопа
Лінійне поле
34 20 10 5 3
зору, мм
Також у мікроскопах серії МБС легко замінити один з окулярів на відеокамеру.
Для кріплення відеокамери в окулярному тубусі необхідно виготовити спеціальний
перехідник-тубус із зовнішньою різьбою на одному з його кінців. Різьбовий кінець
цього тубуса приєднується (вкручується) до відеокамери а інший вставляється в
окулярний тубус мікроскопа. Тут слід зауважити, що на сьогодні в продажу є
спеціальні комплекти для мікроскопів, які складаються з відеокамери, тубуса та
