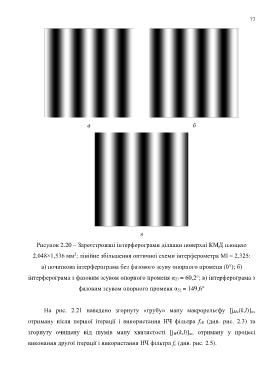

Рисунок 2.20 – Зареєстровані інтерферограми ділянки поверхні КМД площею
2
2,048×1,536 мм ; лінійне збільшення оптичної схеми інтерферометра Ml = 2,325:
а) початкова інтерферограма без фазового зсуву опорного променя (0°); б)
інтерферограма з фазовим зсувом опорного променя α 21 = 60,2°; в) інтерферограма з
фазовим зсувом опорного променя α 31 = 149,6°
На рис. 2.21 наведено згорнуту «грубу» мапу макрорельєфу [j Mc(k,l)] w,
отриману після першої ітерації і використання НЧ фільтра f c0 (див. рис. 2.3) та
згорнуту очищену від шумів мапу хвилястості [j W(k,l)] w, отриману у процесі
виконання другої ітерації і використання НЧ фільтра f c (див. рис. 2.5).
